　　光伏（PV）系统电压升高的原因

　　削减电力传输过程中的能量损耗

　　将发电系统从1000V升级到1500V可能提高发电效能。当电流较大时，电力传输过程中的能量损失就会较高。提高电压并降低电流可能削减能量损失。因而，光伏系统正朝着更高电压进行升级，主张是尽可能降低损失，并大限度地利用所产生的电能。

　　成本

　　1500V光伏系统的成本比1000V光伏系统更低。由于1500V系统中的光伏电池组串数量相较于1000V系统约莫削减了75%，所以汇流箱、逆变器的数量以及电缆的长度都能相应削减。

　　光伏组件的丈量等级

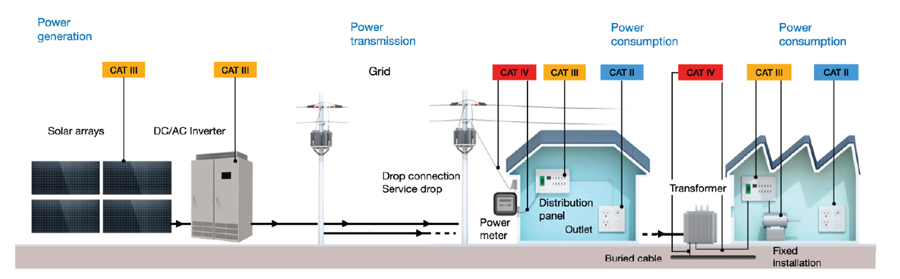

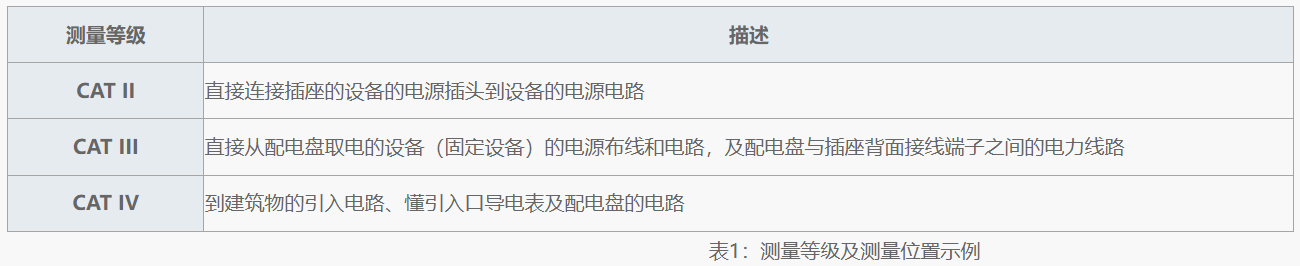

　　由于光伏系统设施的电压以及瞬态过电压正变得越来越高，与守护操作有关的危险性也在不休增长。安全尺度EN61010系列凭据丈量地位将丈量划分为CAT II（丈量等级II）、CAT III（丈量等级III）以及CAT IV（丈量等级IV）。等级简直定是基于对地额定电压、电流容量以及丈量点出现的瞬态过电压情况。图2和表1展示了丈量地位和丈量等级。

　　此表，凭据《光伏（PV）组件安全鉴定尺度》（IEC 61730-1），光伏组件被视作过电压等级CAT III。因而，出于丈量主张，必要使用被归类为CAT III的仪器。

       预期的瞬态过电压

　　工厂及类似场所中的电力线路可能会出现供电电压10倍的瞬态过电压（冲击电压）。必须提前预估各丈量点的瞬态过电压情况，并且有关仪器必要具备能接受此类过电压的安全设计。表2展示了凭据对地电压和丈量等级列出的瞬态过电压要求清单。被归类为CAT III的1500V光伏系统，其瞬态过电压为10000V。

　　HIOKI日置的解决规划

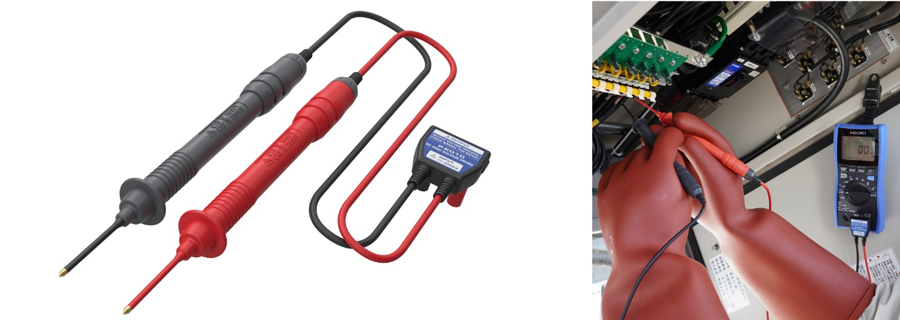

　　目前，1500V的太阳能装置正变得越来越受欢迎，但随着更大、更高效的系统出现，未来将必要可能支持更高电压的仪器。针对此类利用在近期内的发展远景，HIOKI日置研发了直流高压测试探头P2010，以支持CAT III的2000V丈量。该产品经过专门设计，即便存在15000V的瞬态过电压，也能安全地进行丈量。

　　P2010的特点

　　1.通过将P2010衔接到HIOKI日置钳形表或数字万用表(DMM)，能够安全地丈量高达CAT III 2000V的高压。

　　2.测试线探头尖端的直径仅2.6mm，使其对断路器及有覆盖物的端子可能更为容易地进行探测。

　　与P2010兼容的型号介绍

　　与P2010兼容的日置钳形表和数字万用表拥有一项职能，该职能可通过转换P2010降低后的电压来直接读取丈量到的电压值。

　　2000A AC/DC钳形表CM4373-50

　　具备600A和2000A两个量程，可用于丈量领域宽泛的光伏系统，从幼型光伏装置到大型光伏系统均可丈量。

　　1000A AC/DC钳形表CM4375-50

　　●新设计的“纤薄型钳口“，能矫捷对应拥挤、狭幼空间中的电流丈量。

　　●自动判断AC/DC并丈量，无需切换量程即可丈量互换和直流电流及电压，进一步提升工作效能。

　　数字万用表DT4261

　　●高防尘防水等级（IP54），合用于户表丈量。

　　●预防测试线误插设计，保险安全安心测试（端子；ぶ澳埽

　　与GENNECT Cross利用法式（APP）衔接：

　　●无线通讯可预防人为纪录丈量数据时出现的谬误，节俭人力的同时，还能大大地削减工时。

　　●在合格与否判定的同时进行陆续丈量，即便在有很多丈量点位的情况下，也能正确判定。
       PDF下载地址：光伏系统中电压升高的原因及预期的瞬态过电压（点击下载）
