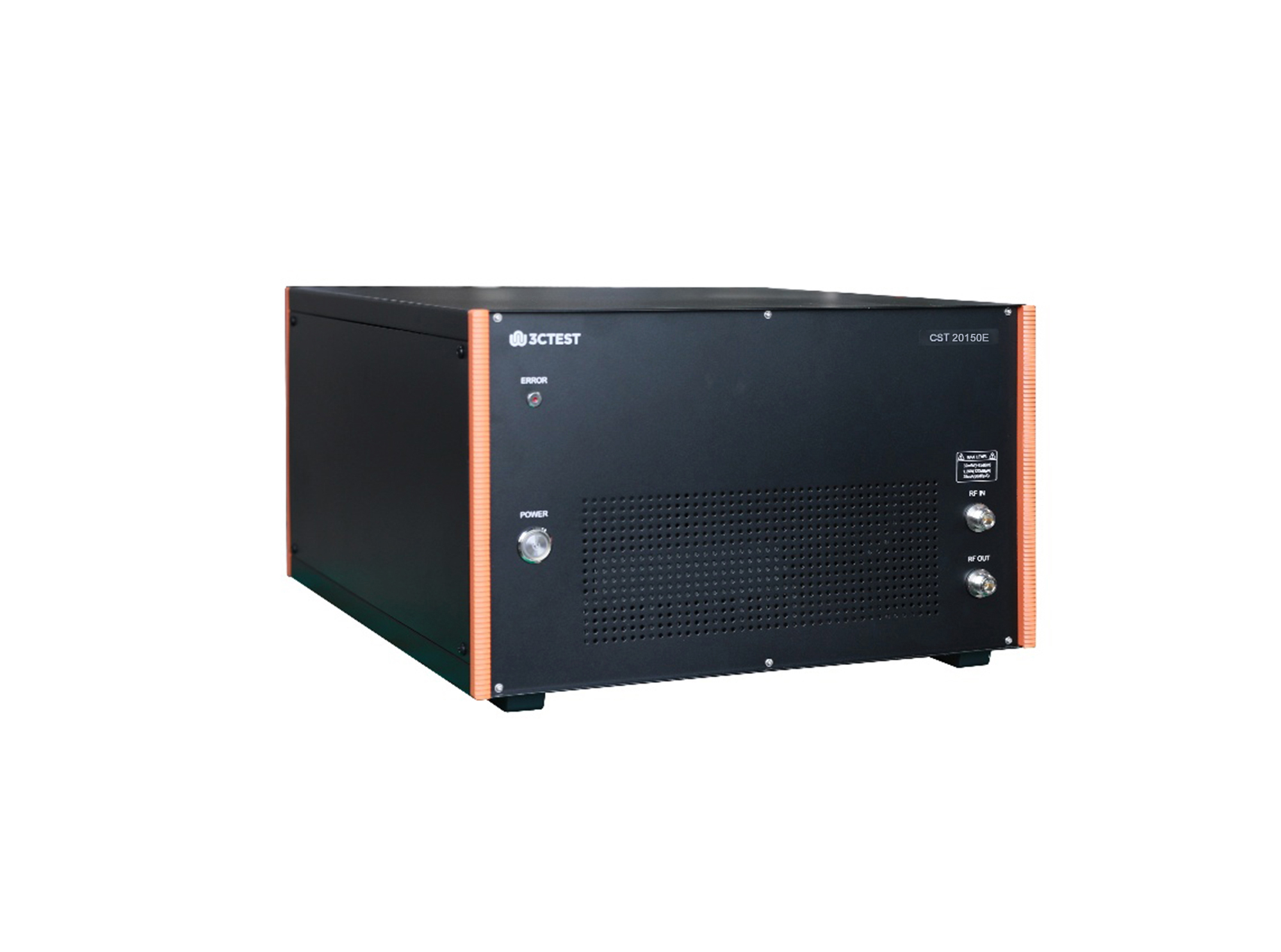

CST 20150E射频传导抗扰测试仪是为近距离辐射场抗扰度试验打造的一体化自动测试系统，同时兼容电动汽车电源线脉冲正弦注入试验。齐全遵循IEC 61000-4-39尺度设计,同时还兼容IEC 61000-4-6、YY 9706.102-2021等尺度的射频传导抗扰试验。远超尺度的试验能力，满足各类扩大的试验要求；系统测试输出频率领域9 kHz~230 MHz。

高度集成化设计，内相信号产生器、RF 功率放大器、RF 功率计，无需额表采购多台设备，大幅降低搭建成本与系统复杂度。整系统由 PC 端测试软件EMC(-4-39)和EMC(-4-6)节造（本产品需搭配上述软件使用），既提升了系统的可扩大性与测试效能，也简化了操作流程 —— 装置软件即可急剧启动尺度测试，测试了局支持一键保留、打印与企业内共享，轻松实现测试数据的尺度化治理。

9 kHz~150 kHz校验配置 - 近距离辐射场:

①  主机CST 20150E

②  衰减器AT150-3dB-6G-NF-NF-B

③  磁场探头FESP 5134-40

④  固定支架LoopHolder50

⑤  辐射环FESP 5132

⑥  测试软件EMC(-4-39)

150 kHz~26 MHz校验配置 - 近距离辐射。

①  主机CST 20150E

②  衰减器AT150-3dB-6G-NF-NF-B

③  匹配网络NFCN 1356

④  磁场探头 FESP 5134-1

⑤  固定支架LoopHolder 5164-39

⑥  辐射环HFRA 5164

⑦ 测试软件 EMC(-4-39)

系统配置 - 射频传导抗扰试验：

>   高度集成化设计，内置集成信号产生器、RF功率放大器及功率计

>   内置高动态领域功率计，实时精准监测

>   精准关环测试，了局可追忆；

>   自动化测试流程，效能翻倍

>   高不变性硬件配置，持久使用更省心

>   拥有温度、VSWR、功率监测、超限值；
