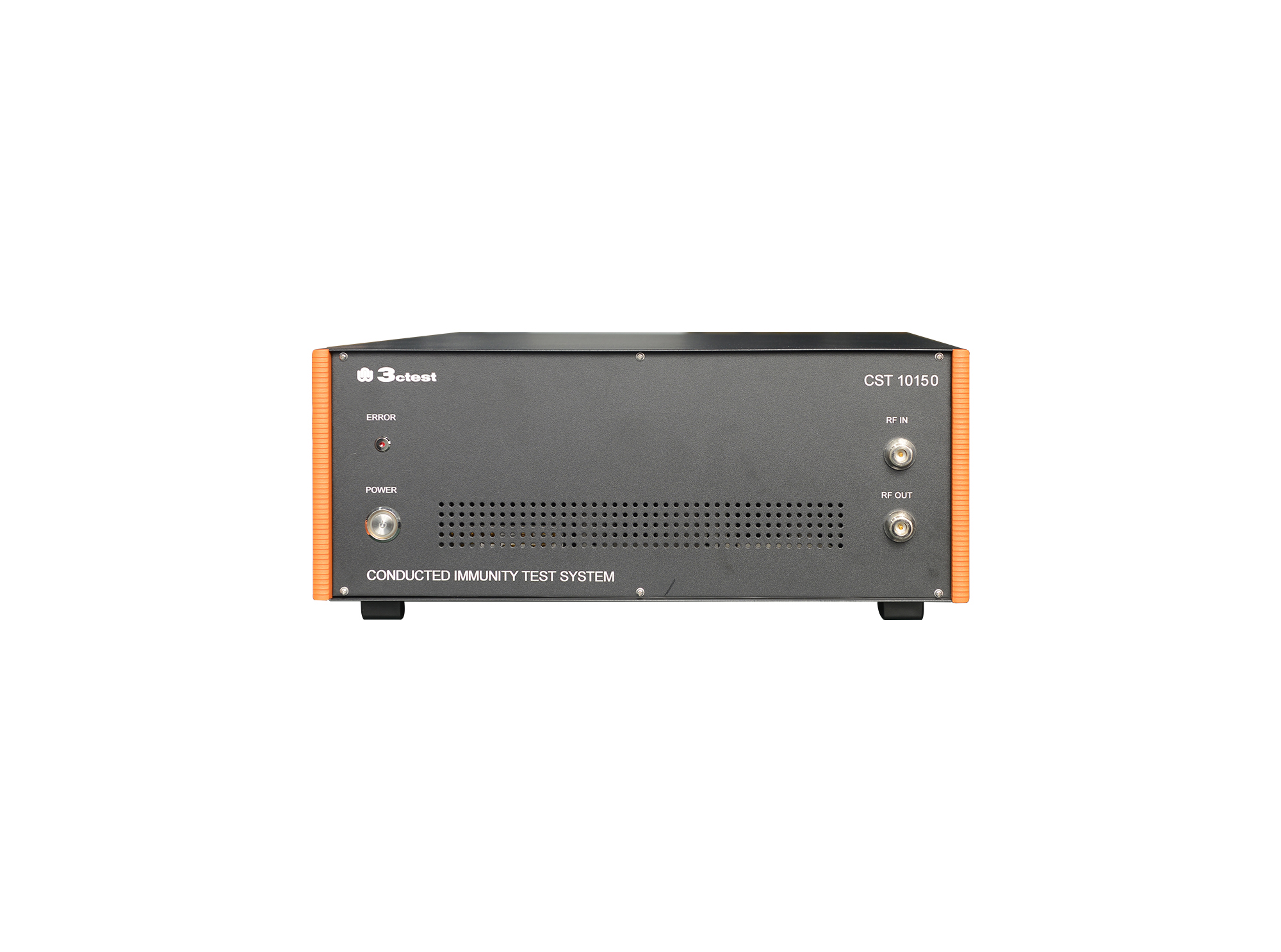

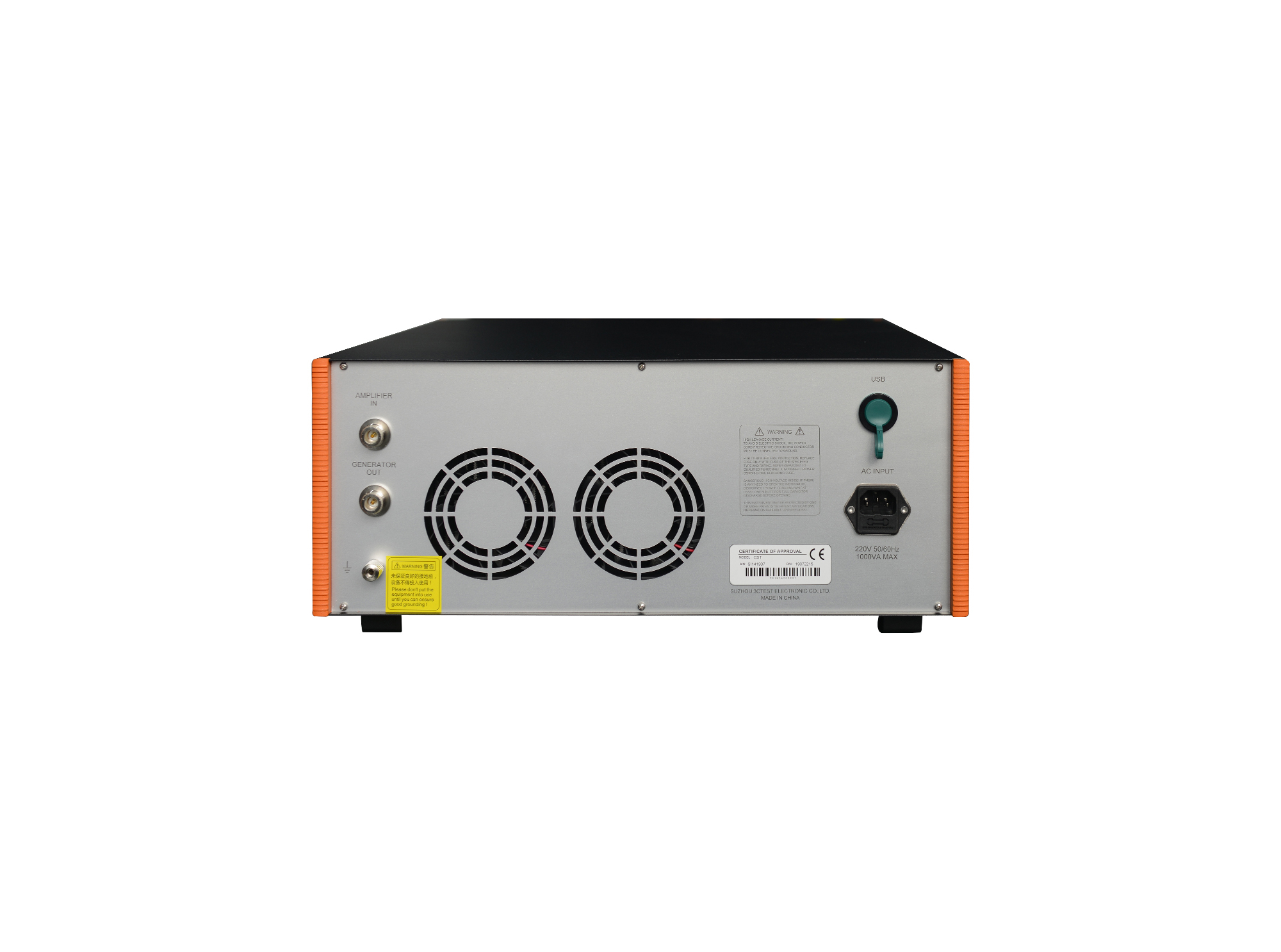

CST 10150传导抗扰测试系统是凭据IEC 61000-4-6尺度设计的一体化自动测试系统。高度集成化设计，内相信号产生器、RF 功率放大器、RF 功率计，无需额表采购多台设备，大幅降低搭建成本与系统复杂度。高动态领域功率计，可实时精准监测测试系统中的试验电平值，保险测试过程的不变性与了局的靠得住性。整个测试系统由 PC 端软件EMC(-4-6)节造(本产品需搭配此软件使用)，既提升了系统的可扩大性与测试效能，也简化了操作流程 —— 装置软件即可急剧启动尺度测试，测试了局支持一键保留、打印与企业内共享，轻松实现测试数据的尺度化治理。
宽泛合用于通讯、电信、广播电视、铁路、信息技术、新能源电力、新能源汽车等多个领域，助力产品急剧通过电磁兼容验证。
> 高度集成化设计，内置集成信号产生器、RF功率放大器及功率计
> 内置高动态领域功率计，实时精准监测
> 支持大电流注入（共同电流注入钳），支持电流测试法，同时支持电压测试法（共同电磁钳和CDN耦合/去耦网络）
> 自动化测试流程，效能翻倍
> 高不变性硬件配置，持久使用更省心
> 拥有温度、VSWR、功率监测、超限值 ；
| RF信号产生器 | |
| 频率领域 | 9 kHz ~ 3 GHz |
| 频率分辨率 | 0.23 Hz |
| 频率温度不变度 | ± 0.5 ppm |
| 谐波 | ≤ -30 dBc |
| 非谐波 | ≤ -50 dBc |
| 输出功率领域 |
-120 dBm ~ 0 dBm（9 kHz ~ 500 kHz） -120 dBm ~ +10 dBm（500 kHz ~ 3 GHz） |
| 功率正确度 | ±1.0 dB |
| 分辨率 | 0.1 dB |
| 内部调造源(LF) |
正弦波：0.1 Hz ~ 500 kHz 方波：0.1 Hz ~ 20 kHz 三角波/锯齿波：0.1 Hz~100 kHz |
| 调幅(AM) |
调造深度：0％ ~ 100％ 调造速度：20 Hz ~ 1 MHz |
| 调频(FM) |
大频偏：5 MHz 调造速度：20 Hz ~ 1 MHz |
| 调相(ФM) | 调造相位：0° ~ 360°; 1 Hz ~ 25 kHz |
| 输出接口 | N (母) |
| VSWR | <1.5 |
| 功率放大器 | |
| 频率领域 | 100 kHz ~ 230 MHz |
| 1 dB增益 | ＞150 W |
| VSWR | < 1.5 |
| 输出阻抗 | 50 Ω |
| 输出接口 | N (母) |
| 功率计 | |
| 频率领域 | 9 kHz ~ 3 GHz |
| 丈量领域 | -60 dBm ~ +20 dBm |
| 丈量精度 | ±0.5 dB |
| 输入接口 | N(母) |
| VSWR | ＜ 1.3 |
| 1 |
测试软件 （本系列产品需搭配此软件使用） |
型号：EMC(-4-6) 支持Windows10系统，针对CST系列设计的射频传导抗扰度PC测试软件，支持USB通讯模式，实现远程校准和测试操作。 |
|
| 2 | 衰减器 |
型号：AT150-3dB-6G-NF-NF-B 频率：DC ~ 6 GHz 衰减：3 dB，功率：150 W |
|
| 3 | CDN耦合/去耦网络 |
CDN M系列 CDN T系列 CDN AF系列 |
|
| 4 | CDN校准装置150 Ω转50 Ω |
型号：CDN 100KIT 插入损耗：9.5 dB ± 0.5 dB 150 Ω转50 Ω适配器 数量2 |
|
| 5 | 电磁钳 |
型号：EM CL100 频率：100 kHz ~ 1GHz 功率：100 W（持续5 min） 耦合去耦方向系数大于10 dB > 0.1 MHz 蕴含150 Ω转50 Ω校准装置 |
|
| 6 | 电流注入钳 |
型号：BCIP-500 频率：2 kHz ~ 500 MHz 功率：100 W（持续30 min） ；150 W（持续15 min） ；200 W（持续5 min） 接口大局：N type 内直径：40 mm ；表直径：127 mm ；高度：70 mm |
|
| 7 | 电流注入钳校准夹具 |
型号：BCICF-500 频率：DC ~ 500 MHz 个性阻抗：50 Ω 内体直径：40 mm 内长：80 mm，内宽：127 mm，内高：135 mm |
|
| 8 | 校准装置150 Ω转50 Ω |
型号：BCI 100KIT 插入损耗：9.5 dB ± 0.5 dB 150 Ω转50 Ω适配器 数量2 |
|
| 仪器型号 | 功率放大器参数 | |
| 频率领域 | 1 dB增益 | |
| CST 1075 | 100 kHz ~ 230 MHz | 48.5 dB ± 2 dB (75 W) |
| CST 10150 | 100 kHz ~ 230 MHz | 51.8 dB ± 2 dB (150 W) |
| CST 1075E | 100 kHz ~ 230 MHz | 48.5 dB ± 2 dB (75 W) |
| CST 20150E | 9 kHz ~ 230 MHz | 51.8 dB ± 2 dB (150 W) |
