| 互换/直流电压丈量 | |||||
| 精度 | 量程 | 600.0 V | |||
| 分辨率 | 0.1 V | ||||
| 50 Hz 至 400 Hz ±（读数的 % + 位数） | ±(2% + 3) | ||||
| 输入阻抗 | 3 MΩ（标称） ，< 100 pF | ||||
| 共模衰减率（1 kΩ 不平衡） | 直流时 > 60 dB、50 或 60 Hz | ||||
| 过载； | 600 V rms 或直流 | ||||
| 接地衔接电阻丈量 | |||||
| 领域/分辨率 | 20.00 Ω | 0.01 Ω | |||
| 200.0 Ω | 0.1 Ω | ||||
| 2000 Ω | 1.0 Ω | ||||
| 20.00 kΩ | 0.01 kΩ | ||||
| 精度 | ±(1.5% + 3) | ||||
| 过载； | 2 V rms 或直流 | ||||
| 开路测试电压 | > 4.0 V, < 8 V | ||||
| 短路电流 | > 200.0 mA | ||||
| 绝缘规格 | |||||
| 丈量值领域 | 0.01 MΩ 至 2000 MΩ | ||||
| 测试电压 | 500 V、1000 V | ||||
| 测试电压正确度 | + 20% ，- 0% | ||||
| 短路电流 | 1 mA（标称） | ||||
| 自动放电 | 放电功夫 < 0.5 秒 ，C = 1 ?F 或更少 | ||||
| 带电电路批示器 | 在初始化测试前 ，若是终端电压 > 30 V ，进行抑造测试 | ||||
| 最大电容性负载 | 在 1 ?F 以下的负载可操作 | ||||
| 丈量精度 | |||||
| 输出电压 | 显示领域 | 分辨率 | 测试电流 |
精准度 ±（% 读数 + 最低有效位数量） |
|
|
500 V （0 % 到+ 20 %） |
0.1 到 20.0 M? | 0.01 M? |
1 mA @ 500 k? |
± （2.0 % + 5） | |
| 20.0 到 200.0 M? | 0.1 M? | ||||
| 200 到 500 M? | 1 M? | ||||
| 1000 V （0 % 到+ 20 %） | 0.1 到 200.0 M? | 0.1 M? |
1 mA @ 1 M? |
± （2.0 % + 5） | |
| 200 到 2000 M? | 1 M? | ||||
| 通用技术指标 | |||||
| 施加到任何端子的最大电压： | 600 V AC rms 或 DC | ||||
| 存放温度 | -40 °C 至 60 °C（-40 °F 至 140 °F） | ||||
| 工作温度 | -20 °C 至 55 °C（-4 °F 至 131 °F） | ||||
| 温度系数 | 温度 < 18 °C 或 > 28 °C（< 64 °F 或 > 82 °F）时 ，0.05 x（指定精度）/°C | ||||
| 相对湿度 | |||||
| 10 °C 至 30 °C（50 °F 至 86 °F）时 ，0% 至 95% | |||||
| 30 °C 至 40 °C（86 °F 至 104 °F）时 ，0% 至 75% | |||||
| 40 °C 至 55 °C（104 °F 至 131 °F）时 ，0% 至 40% | |||||
| 振动 | 随机 ，2 g ，5-500 Hz ，凭据 MIL-PRF-28800F 2 类仪器 | ||||
| 撞击 | 依照 IEC 61010-1 第 2 版的划定 ，1 米跌落（1 米跌落测试 ，六面 ，橡木地板） | ||||
| 电磁兼容性 | 在一个 3 V/M 的射频磁场内 ，精确度 = 指定精度 (EN 61326-1:1997) | ||||
| 安全性 | 切合 ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 ，和 IEC/EN 61010-1 第 2 版 ，IV 类丈量 600 V (CAT IV) | ||||
| 认证 | CSA 依照尺度 CSA/CAN C22.2 No. 61010.1-04；TUV 依照尺度 IEC/EN 61010-1 第 2 版 | ||||
| 电池 | 四节 AA 电池（NEDA 15A 或 IEC LR6） | ||||
| 电池寿命 | 绝缘测试用处： | 室温前提下 ，新的碱性电池可供仪表进行至少 1000 次绝缘测试。这些尺度了局是在将 1000 V 通过 1 MΩ 电阻的情况下测得的 ，工作周期为 5 秒钟开 ，25 秒钟关。 | |||
| 电阻丈量： | 室温前提下 ，新的碱性电池可供仪表进行至少 2500 次接地衔接绝缘丈量。这些尺度了局是在 1 Ω 电阻的情况下测得的 ，工作周期为 5 秒钟开 ，25 秒钟关。 | ||||
| 尺寸（高 x 宽 x 长） | 5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in) | ||||
| 沉量 | 550 g (1.2 lb) | ||||
| IP 防护等级 | IP40 | ||||
| 海拔 | 工作海拔 | 2000 m CAT IV 600 V, 3000 m CAT III 600 V | |||
| 非操作（存放） | 12000 m | ||||
| 过量能力 | 110% 量程 | ||||

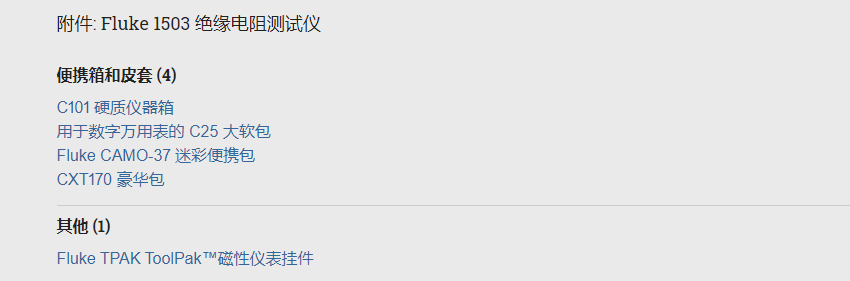

| 内含附件 | TL224 测试导线 ，TP74 测试探头 ，夹子零件号为 1958654（红色）和 1958646（玄色） ，皮套和远程探头 | ||||
