  • 存储纪录仪MR8740T
  • 存储纪录仪MR8740T

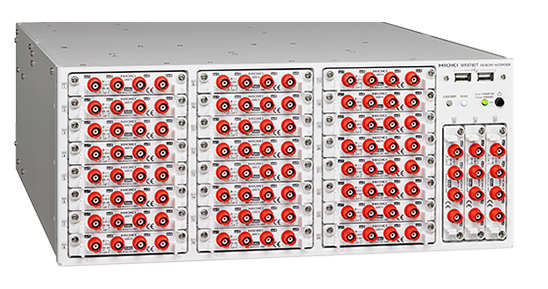

存储纪录仪MR8740T
型号：
品牌：
价值：￥
描述：
征询热线:
0755-82895217
  • 概述与特点
  • 产品选型
  • 附件与选件
  • 文件下载


输入单元数 最大27个插槽
通路数 仿照最大108ch (使用U8975时), 或仿照96ch + 逻辑48ch (使用U8975+8973时)
仿照最大54ch (使用8966时), 或仿照48ch+逻辑48ch (使用8966+8973时)
※8973逻辑单元的插槽限度为25～27限造, 最多3个单元
※仿照单元的通路间和主机之间都绝缘，逻辑单元的通路之间都和主机共地
丈量量程 100mV?400V, 12档量程, 分辨率: 量程的1/2000 (使用8966时)
4V?200Ｖ, 6档量程, 分辨率: 量程的1/32000 (使用U8975时)
100mV?1000V, 5档量程, 分辨率: 量程的1/1000000 (使用MR8990时)
1V, 10V, 100V, 3档量程, 分辨率: 量程的1/1000000 (使用U8991时)
最大输入电压 DC 400V (使用8966时, 表加在输入端口间也不会败坏的上限电压)
对地间最大额定电压 AC, DC 300V (输入和主机之间绝缘，表加在输入通路?表壳之间、各输入通路之间也不会败坏的上限电压)
频率个性 使用8966时: DC?5MHz (-3dB)
最高采样速度 20MS/s 所有通路同时, 表部采样率10MS/s
丈量职能 存储纪录
内存容量 1GW
16MW/ch (使用8966时),　8MW/ch (使用U8975或MR8990时), 4MW/ch (使用U8991时)
内置存储设备 SSD 480GB
表部存储设备 USB存储×8
监督器输出 VGA, HDMI, DisplayPort
推荐分辨率 1920×1080 dot以上
表部接口 [LAN] 1000BASE-T、100BASE-TX, 10BASE-TX (2port)
[USB] USB3.0 ×4, USB2.0 ×4
电源 AC100?240 V, 50/60 Hz (400 VA max.)
体积及沉量 426W × 177H × 505D mm, 14.0 kg (仅限主机)
附件 电源线×1, 急剧丈量指南×1, 使用上确当苦衷项×1, 利用软件光盘(CD-R) ×1, 使用说明书 具体篇(CD-R) ×1, 空缺面板（仅限空缺插槽）, 机架装置支架

存储媒介


4006

U盘Z4006

16GB，选取寿命长·高靠得住性的SLC型闪存

输出线


L9795 01

衔接线L9795-01

SMB端子—鳄鱼夹，1.5m

L9795 02

衔接线L9795-02

SMB端子—BNC端子，1.5m

各类输入单元


O8966

仿照单元 8966

仿照单元 8966 2ch，电压输入，DC 5MHz 宽频带

具体内容 >>

8975

4ch仿照单元U8975

·4ch ·DC～2MHz带宽

具体内容 >>

O8968

高分辨率单元 8968

用于瞬间波形的高分辨率丈量，2ch，电压输入，DC～100kHz

具体内容 >>

O8972

DC/RMS单元 8972

2ch，DC 400kHz，或者 RMS 整流 DC/30 ~ 100kHz

具体内容 >>

Ou8974

高压单元 U8974

2ch，电压输入，DC1000V, AC700V max.

具体内容 >>

Omr8990

数字电压计单元 MR8990

2ch，DC电压高精度，最高分辨率0.1μV，最高采样速度500次/秒

具体内容 >>

1

数字电压表单元U8991

·用于丈量微幼电流 ·高精度±0.02%和6位半的高分辨率 ·50次/s采样率

具体内容 >>

O8971

电流单元 8971

2 ch, 使用电流传感器可用来丈量电流, 用于 8847 Ver 2.00 或以上版本

具体内容 >>

O8967

温度单元 8967

2ch，热电偶的温度输入

具体内容 >>

应变单元U8969

2ch，应变丈量用转换线 L9769 (合用于应变单元U8969)

具体内容 >>

O8970

频率单元 8970

2 ch, 用于频率, 脉冲丈量, 用于 8847 Ver 2.00 或以上版本

具体内容 >>

O8973

逻辑单元 8973

4端口，16 ch

具体内容 >>

各类输出单元


Omr8790

波形产生单元 MR8790

4ch ；DC输出±10V，正弦波输出10mHz?20kHz

具体内容 >>

Omr8791

脉冲产生单元 MR8791

8ch ；脉冲输出0.1Hz?20kHz ；图形输出

具体内容 >>

1

VIR产生单元U8794

直流电压/电流产生，电阻（仿照输出）产生

·直流电压、电流产生职能 ·电阻（仿照输出）产生职能 ·8ch

具体内容 >>

SCI监督器4.0

与MR8740T单元尺寸一样的CAN监督器，LIN监督器，SENT监督器由日本System·Eight Corporation销售。 HSCI-4.0-CAN FD HSCI-4.0-SENT HSCI-4.0-LIN 通过将其装置在MR8740T的主体中，可以为显示器供电。使用MR8740T和304am永利集团软件无法纪录和分析数据。 有关具体信息，请联系Japan System·Eight Corporation。 http://nse-inc.co.jp/

输入线A

※输入电压凭据衔接的输入单元的电压而定。

Ol9790

衔接线 L9790 (细长型)

CAT II 300 V, 可肆意弯曲 测试线直径2.8mm , 线长1.5m

把稳: 夹子另售

Ol979001

鳄鱼夹 L9790-01

鳄鱼夹 9790-01 以红/黑两端夹住被测物体丈量 (L9790)

O979002

抓状夹 9790-02

抓状夹 9790-02 以红/黑两端夹住被测物体丈量 (9790)

O979003

接触针9790-03

以红/黑两端夹住被测物体丈量 (9790)

输入线B

※输入电压凭据衔接的输入单元的电压而定。

Ol9198

衔接线 L9198

用于低电压 (最高到 300V), 线长1.7m

O9197

衔接线 L9197

用于高电压 (最高到 500V), 线长1.8m

O9243

抓状夹9243

用于L4930/9197/9322，CAT III 1000V，196mm长

输入线C

※对地电压凭据衔接的输入单元的电压而定。

O9665

10:1探头 9665

10:1探头 9665 最大额定接地电压与输入？橐谎, 最大输入电压 1kV 真有效值 (最高到 500kHz), 线长1.5m

具体内容 >>

O9666

100:1探头 9666

最大额定接地电压与输入？橐谎, 最大输入电压峰值 5kV 真有效值 (最高到 1MHz), 线长, 1.5m

具体内容 >>

输入线D

※对地电压参考我司产品参数领域。※另表必要供电电源。

Op9000

差分探头 P9000

存储纪录仪专用 （P9000-01）仅限波形 （P9000-02）波形/有效值切换;最大AC/DC 1kV输入;另表必要电源

衔接存储纪录仪的仿照输入后使用。供电电源必要使用AC适配器，或者USB总线供电等。

具体内容 >>

Oz1008

AC适配器Z1008

AC100~240V

特注线用于P9000 关于特注品请另询。

（1）USB总线电源线（2）USB（A）-迷你B衔接线（3）3分支衔接线

输入线E

※对地电压参考我司产品参数领域。※另表必要供电电源。

O9322

差分探头 9322

最高到 2kV DC 或 1kV AC. 能够与AC适配器 9418-15, 或探头电源单元 9687 和电源线 9248一起使用.

具体内容 >>

O941815

AC适配器9418-15

标配附件 100~240V AC，另售

输入线F

※用于香蕉头端口，输入电压凭据衔接的输入单元的电压而定。

L4940

衔接线L4940

香蕉头—香蕉头，1.5m，红黑各1

Ol4931

耽搁线L4931

用于香蕉插头式衔接线的耽搁线，1.5m

Ol4935

鳄鱼夹L4935

装置于香蕉插头式衔接线的前端，CAT IV 600V，CAT III 1000V

Ol4936

测试夹L4936

装置于香蕉插头式衔接线的前端，CAT III 600V

Ol4937

磁铁接合器L4937

用于L4930，CAT III 1000V

O9243

抓状夹9243

用于L4930/9197/9322，CAT III 1000V，196mm长

输入线G

※用于MR8990 ※输入电压凭据衔接的输入单元的电压而定。

Ol2200

测试线L2200

红、黑各1根，70cm， 插入主机端：香蕉头端口， 前端部门能够针型头和鳄鱼头代替使用， 最大输入电压：CAT IV 600V，CATIII 1000V

非接触电压丈量


Sp3000

AC非接触电压探头SP3000

合用于表径φ1mm?2.5mm的带绝缘层电线;频带10Hz?100kHz;额定丈量电压5Vrms 14Vp-p

具体内容 >>

Sp9001

AC电压探头SP9001


用于其他输入


Ol9217

衔接线 L9217

线两端都有绝缘BNC 衔接器，并衔接至输入？樯系木礏NC衔接器。 长1.6m

O9199

变换转换器 9199

BNC-香蕉头，用于衔接输入？榈 BNC 端口

最大200A（高精度）

※ME15W（12pin）端子型

Ct6862 x

AC/DC电流传感器CT6862-05

频率个性DC~1MHz ；额定电流AC/DC 50A

具体内容 >>

Ct6863 x

AC/DC电流传感器CT6863-05

频率个性DC~500kHz ；额定电流AC/DC 200A

具体内容 >>

最大1000A（高精度）

※ME15W（12pin）端子型

9709-05 高精度产品


X6844

AC/DC电流传感器CT6876

频带DC~1.5MHz，额定电流AC/DC 1000A

具体内容 >>

PL23（10pin）-ME15W（12pin）转换


Oct9900

转换线CT9900

电流传感器衔接头10pin-12pin转换

传感器用电源

※使用高精度电流传感器时当先必要电源CT955x。 ※能和CT955x衔接的仅限12pin（ME15W）端口的（-05型）传感器。 ※使用10pin（PL23）端口的传感器另表必要转换线CT9900。

B2

传感器单元CT9555

单独使用电流传感器时的供电;1ch，带波形输出

具体内容 >>

C3

传感器单元CT9556

单独使用电流传感器时的供电;1ch，带波形/RMS输出

具体内容 >>

X9557

传感器单元CT9557

单独使用电流传感器时的供电;4ch，带推算职能、波形/RMS输出

具体内容 >>

Ol9217

衔接线 L9217

线两端都有绝缘BNC 衔接器，并衔接至输入？樯系木礏NC衔接器。 长1.6m

电流传感器用输入单元

※在电流单元上使用ME15W（12pin）端子的（-05型）传感器，必要转换线CT9901 ※在8971上使用PL23（10pin）端口的传感器时，不要CT955x，但是另表必要转换线9318（8971标配9318）。

O8971

电流单元 8971

2 ch, 使用电流传感器可用来丈量电流, 用于 8847 Ver 2.00 或以上版本

具体内容 >>

O9318

转换线 9318

转换电缆 9318 衔接 9272至9279 和8940

ME15W（12pin）-PL23（10pin）转换


Oct9901

转换线CT9901

电流传感器衔接器12pin - 10pin转换

衔接高精度电流传感器时确当苦衷项


10mA级别~500A（高速）


O327350

钳式电流探头 3273-50

宽频带电流探头DC-50MHz/30A

具体内容 >>

O3276

钳式电流探头 3276

宽频带电流探头DC-100MHz/30A

具体内容 >>

O3274

钳式电流探头 3274

宽频带电流探头DC-10MHz/150A

具体内容 >>

O3275

钳式电流探头 3275

宽频带电流探头DC-2MHz/500A

具体内容 >>

衔接电流传感器、电流探头时确当苦衷项

※凭据组合的分歧，可能出现不能同时衔接的情况。 ※在存储纪录仪主机中最多使用4个电流单元8971，并且能够使用的电流传感器在衔接探头电源单元Z5021的数量的情况下最多8个。 ※将电流传感器衔接到电压输入仿照单元系统时没有限度。

泄漏电流

※用于50/60Hz的工频电源线

O3283

数字钳型表 3283

True RMS（真有效值）;用于AC泄漏电流/负载电流;10mA量程（10?A分辨率）到负载电流最大200A;滤波器职能;仿照/监督器输出

具体内容 >>

Ol9094

输出线L9094

香蕉端子用，1.5m

O9199

变换转换器 9199

BNC-香蕉头，用于衔接输入？榈 BNC 端口

Ol9095

输出线L9095

BNC端子用，1.5m

Ol9096

输出线L9096

端子板用，1.5m

O944502

AC 转换器 9445-02

100～240V AC，12 V DC/ 2.5 A 输出

逻辑丈量


O932001

逻辑探头 9327

4通路, 用于电压/电流 开/关响应 (响应速度 0.1μ秒 或更高, 幼端口型)

具体内容 >>

O932001

逻辑探头9320-01

4ch;用于电压/接点信号的ON/OFF检测;可响应脉冲幅度500ns以上
