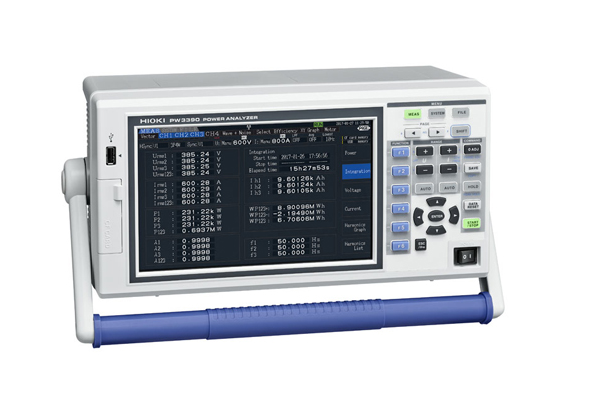

丈量马达、变频器的功率转换效能的功率分析仪
● 实现高级此外功率根基精度±0.04%rdg.±0.05%f.s.
● 200kHz的丈量频带，高频也很不变的振幅和相位精度
● 实现机身幼型/轻巧化，满足现场和钻研室的高精度丈量
● 50ms高精度高速运算过渡状态的功率，同时并走运算谐波分析、瞬态波形、滋扰分析和效能损耗等其他所有项目
● 多个系统的同时丈量中可多采集8台同步的数据
● 使用钳形电流传感器进行单一的功率丈量
● 新燃油效能尺度WLTP的电流、功率平衡丈量
具体型号
PW3390-01
PW3390-02（D/A输出）
PW3390-03（D/A输出、马达分析）
※PW3390主机无法单独丈量。请凭据丈量主张另表采办选件中的电压线、电流传感器。
※马达分析以及D/A输出在之后是无法追加的，请把稳。
| 丈量线路 | 单相2线, 单相3线, 三相3线, 三相4线, 电压4ch, 电流4ch, 通路之间绝缘 |
|---|---|
| 根基丈量项目 |
频率、电压有效值、电压均匀值整流有效值换算值、电压互换成分、电压单纯均匀值、电压基波成分、电压波峰+、电压波峰-、电压总谐波畸变率、电压纹波率、电压不平衡率、电流有效值、电流均匀值整流有效值换算值、电流互换成分、电流单纯均匀值、电流基波成分、电流波峰+、电流波峰-、电流总谐波畸变率、电流纹波率、电流不平衡率、有功功率、视在功率、无功功率、功率因数、电压相位角、电流相位角、功率相位角、正方向电流量、负方向电流量、正负方向电流量总和、正方向电能、负方向电能、正负方向电能和、效能、损耗 电流累积、有功功率累积 |
|
PW3390-03：马达扭矩、转数、马达功率、转差率 |
|
| 谐波丈量 |
丈量通路数：4ch，同步频率领域：0.5 Hz?5 kHz 分析次数：最大100次 |
| 滋扰丈量 |
运算通路数：1ch（从CH1?CH4当选择） 最大分析频率：200 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 kHz |
|
马达分析 |
输入通路数：3ch（CH A, CH B, CH Z） 丈量项目：电压、扭矩、转数、频率、转差率、马达功率 |
| 丈量量程 |
电压: 15?1500 V, 7档量程 电流: 0.1 A?20 kA (凭据所用传感器，量程结构会有变动) 功率 : 1.5000 W?90.00 MW (凭据电压量程/电流量程/丈量线路组合来自动决定) 频率 : 0.5 Hz?5 kHz |
|
基波精度 |
电压 : ±0.04% rdg. ±0.05% f.s. 电流 : ±0.04% rdg. ±0.05% f.s. (另加电流传感器的精度) 功率 : ±0.04% rdg. ±0.05% f.s. (另加电流传感器的精度) |
| 同步频率领域 | 0.5 Hz?5 kHz |
| 频带 | DC, 0.5 Hz?200 kHz |
| 数据更新率 | 50 ms (谐波丈量/频率丈量 : 45Hz以下时凭据频率而定) |
| 显示更新率 | 200 ms (独立于内部数据更新率，波形、FFT凭据画面而定) |
| 自动保留职能 | 按各个距离保留至CF卡( 不能使用U 盘) : OFF, 50 ms?60 min, 15档切换 |
| 接口 | USB (通讯/存储), LAN, CF卡, RS-232C, 同步节造, 表部节造 |
| 电源 | AC 100?240 V, 50/60 Hz, 140 VA |
| 体积及沉量 | 340 W × 170 H × 156 D mm, 4.6 kg |
| 附件 | 使用说明书×1, 丈量指南×1, 电源线×1 , USB电缆 (0.9m) ×1, 输入线标签×2, D-sub用衔接器 ×1 (PW3390-02, PW3390-03) |
