　　示波器电流丈量的突破性进展

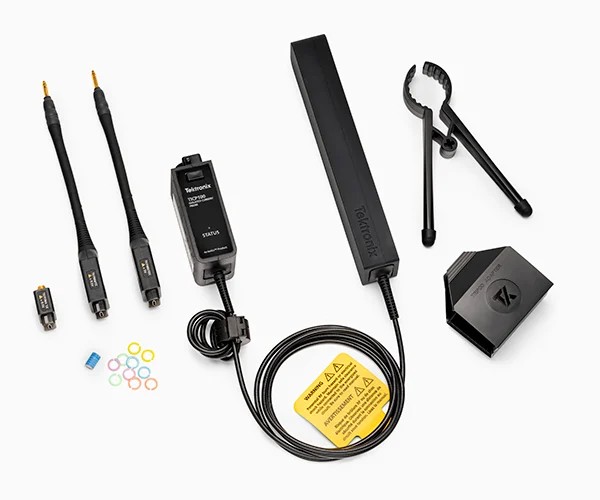

　　TICP电流探头与高机能分流器或CVR配对使用时，可丈量从直流到数百MHz的频率。有三种型号可供选择，可满足您的分歧利用和预算需要。探头端部和示波器之间的齐全射频隔离解除了接地环路，并显著降低了共模噪声。

　　低衰减、50Ω输入阻抗和屏蔽端部确保低噪声成分。

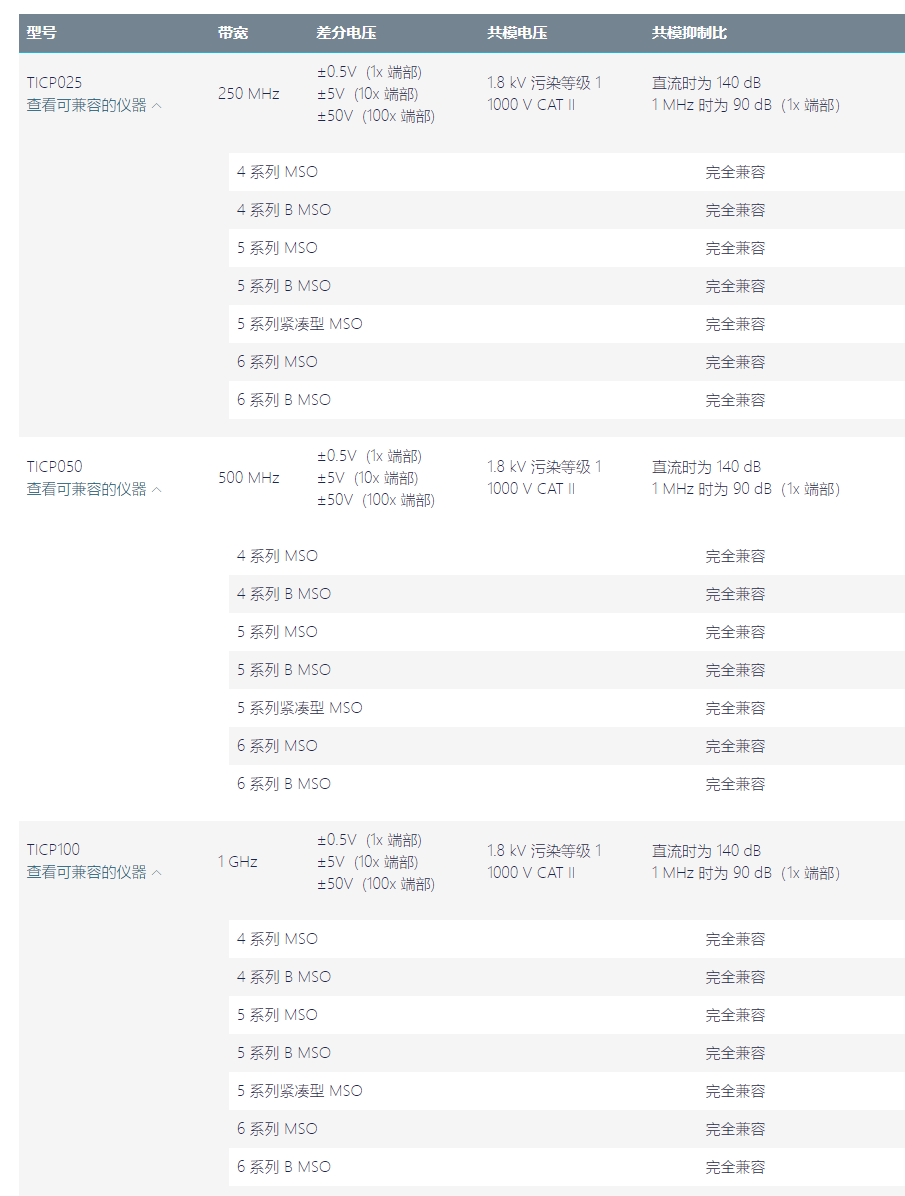

　　三种带宽：250 MHz、500 MHz、1 GHz

　　1 MHz时高达90 dB CMRR

　　噪声成分<4.7 nV/√Hz(在1 GHz时<150?V)

　　深刻相识SiC和GaN功率转换器

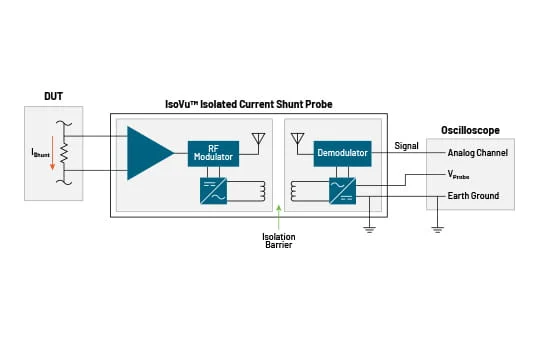

　　对于丈量宽禁带开关器件中急剧变动的电流，分流探头能够提供比钳形探头更大的带宽。IsoVu隔离技术解除了接地环路，实现了高压电路的丈量，并提供了极高的共模抑造比(CMRR)。这使得TICP探头极度适合丈量高侧SiC和GaN开关FET上的分流器和CVR的电流。

　　250 MHz、500 MHz或1 GHz带宽

　　1800 VRMS共模电压

　　1 MHz时高达90 dB CMRR

　　1000 V CAT II安全等级

　　与IsoVu电压探头结合，获得低噪声的开关机能图像。

　　在低功耗设计中，以纳秒和微安为单元进行电流丈量。

　　正确丈量低电平动态电流对于优化物联网和移动设备的电源治理至关沉要。利用TICP探头和分流器共同示波器，您就能查看特定系统活动期间的电流亏损，以及从休眠状态到激活状态的转换，并与内存接见和I/O有关联。

　　高达1 GHz带宽

　　噪声成分<4.7 nV/√Hz(在1 GHz时<150?V)

　　轻松丈量12、24或48 V或更高电压轨

　　与电源轨探头结合使用，对配电网进行多轨分析。

　　大水平简化衔接过程

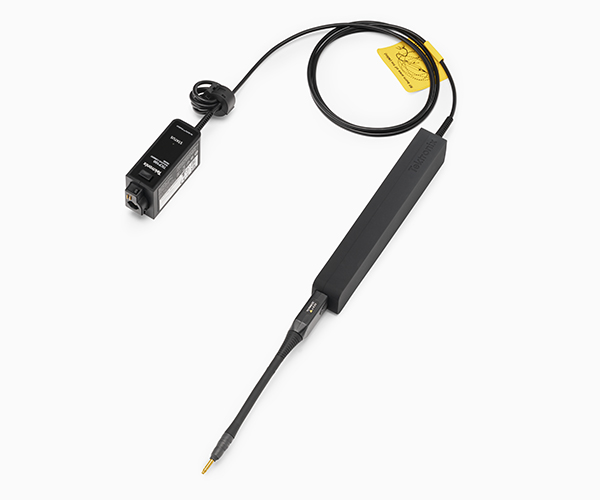

　　TICP探头和端部的设计旨在简化衔接过程，同时限度噪声。端头设计为易于弯曲，可削减衔接时的应力，并便于与DUT实现轻松且靠得住的衔接。

　　端部端接于屏蔽的高带宽MMCX衔接器

　　使用现成的SMA或BNC衔接器适配器

　　合用于25 mil方形引脚，用于衔接板载分流器和测试点

　　附带的两脚架和三脚架适配器可确保不变性

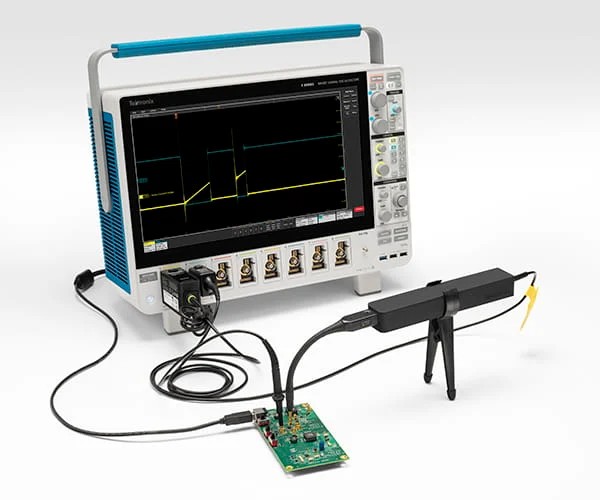

　　与4、5和6系列MSO示波器无缝集成

　　4、5和6系列MSO示波器以其先进的功率分析职能而著称。IsoVu电流探头可与这些仪器无缝共同。TekVPITM探头接口可为探头供电，并自动检测探头和端部，使您可能从示波器用户界面调整探头参数。这样还能够使用示波器的编程号令实现测试自动化。
