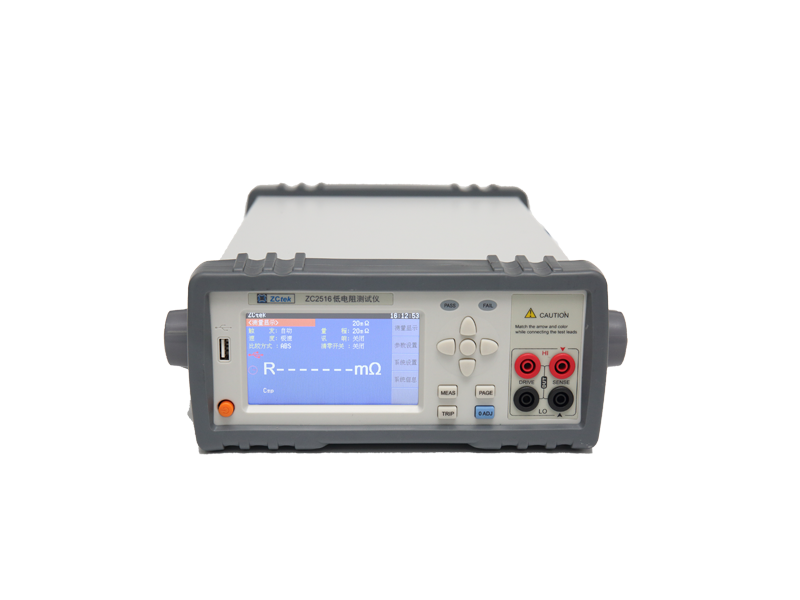

ZC2516系列智能低电阻测试仪专用于测试各类电阻，带触摸职能的 24 位色 4.3 英寸彩色液晶屏，操作单一，测试速度快，合用于各类电阻设计、检验、质量节造和出产测试。本机附加三档分选职能。在分选状态时，可选择显示电阻值或百分比值，且可依设定值判断电阻值的太大，太幼或为良品。在仪器后面板同时有分选接口，使能该接口启动信号，使仪器进行丈量，测试了局同时由后面板该接口输出，通过此信号接口使本仪器可接于元件机械处置设备而进行自动测试。另表，本机有 USB 接口和Handler口，面板职能可齐全由电脑节造，测试了局亦可通过USB 接口或者USB接口送回电脑保留，或者数据直接存入 U 盘保留。
|
型号 |
ZC2516 |
ZC2516A |
ZC2516B | ||||||
|
显示器 |
带触摸职能的 24 位色 4.3 英寸彩色液晶屏 |
||||||||
|
读数位数 |
4 ?位 |
||||||||
|
丈量领域 |
1?Ω～2MΩ |
10?Ω～200KΩ |
1?Ω～20KΩ | ||||||
|
电阻量程 |
电流 |
分辨率 |
精度 |
电流 |
分辨率 |
精度 |
电流 |
分辨率 |
精度 |
|
20mΩ |
1A |
1?Ω |
±0.2%±3 |
1A |
1?Ω |
无 |
1A |
1?Ω |
±0.2%±3 |
|
200mΩ |
1A |
10?Ω |
±0.1%±3 |
1A |
10?Ω |
±0.1%±3 |
1A |
10?Ω |
±0.1%±3 |
|
2Ω |
10mA |
100?Ω |
±0.05%±3 |
10mA |
100?Ω |
±0.05%±3 |
10mA |
100?Ω |
±0.05%±3 |
|
20Ω |
10mA |
1mΩ |
10mA |
1mΩ |
10mA |
1mΩ |
|||
|
200Ω |
1mA |
10mΩ |
1mA |
10mΩ |
1mA |
10mΩ |
|||
|
2KΩ |
100?A |
100mΩ |
100?A |
100mΩ |
100?A |
100mΩ |
|||
|
20KΩ |
1Ω |
1Ω |
1Ω |
||||||
|
200KΩ |
10?A |
10Ω |
10?A |
10Ω |
10?A |
10Ω |
无 | ||
|
2MΩ |
1?A |
100Ω |
±0.1%±3 |
1?A |
100Ω |
无 |
1?A |
100Ω |
|
| 开路电压 |
＜1.0V：20mΩ、200mΩ、2Ω、20Ω ＜ 5V：200Ω、2KΩ、20KΩ、200KΩ、2MΩ |
||||||||
| 温度系数 |
100ppm：20mΩ 50ppm：200mΩ、2Ω、20Ω、200Ω、2KΩ、20KΩ、200KΩ、2MΩ |
||||||||
| 工作模式 | 陆续/单次 | ||||||||
|
测试端配置 |
4 端（2 根电压检测端，2 根电流驱动端） |
||||||||
|
量程切换 |
自动/手动 |
||||||||
| 丈量速度 | 急剧 20 次/秒，中速 10 次/秒，慢速 5 次/秒 | ||||||||
| 环境 | 工作温度：0～40℃，存储温度：-40℃～+75℃ | ||||||||
| 工作湿度 | 0～75% R.H. | ||||||||
| 电源 | 220V/50Hz | ||||||||
|
触发方式 |
内部、手动；表部、总线 |
||||||||
|
比力判断 |
|||||||||
|
比力器 |
信号输出 HI/IN/LO |
||||||||
|
分选 |
3档，绝对值/百分比 |
||||||||
|
接口配置 |
USB DEVICE、USB HOST、HANDLER |
||||||||
| 体积 | 270mm*110mm*370mm | ||||||||
| 净沉 | 4KG | ||||||||
注：环境前提：18℃～28℃，RH≤75%。
