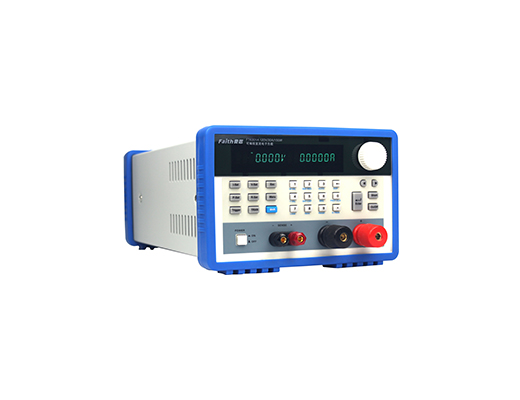

FT6300A系列电子负载是费思科技推出的一款高机能单通路直流电子负载

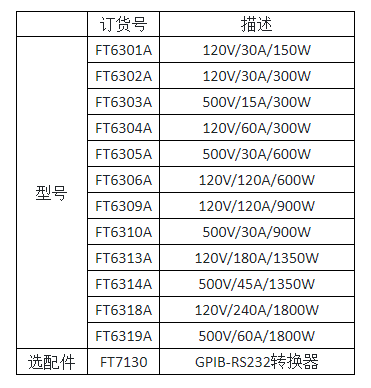

。FT6300A系列电子负载具备多种型号，功率0~1800W，电压领域0~500V，电流领域0~240A
。重要利用于充电器/适配器、开关电源、LED驱动、动力电池、通讯电源、太阳能电池及其组件、保险丝/接插件/继电器/传感器、电力电子元器件等产品的测试，及有关产品研发、出产、质检、品控等部门的利用，FT6300A系列电子负载均对相应的使用有出格设计
。

FT6300A系列电子负载提供了CC、CV、CR和CP等根基职能；提供了动态与序列测试职能以仿照各类负载变动；智能化的自动测试职能方便产线及质检部门使用；仿照LED个性，测试LED驱动；电池内阻及容量测试（合用于FT6301A-FT6306A）
。

特点

1.      带载电流领域大可达240A，安全、不变、靠得住、耐用；

2.      动态测试频率可达20KHz，可设置斜率（合用于FT6309A-FT6319A）；

3.      恒电压、恒电流、恒电阻和恒功率四种测试模式；

4.      急剧挪用，一键挪用测试职能；

5.      序列测试，负载带载波形变动仿照现实工作情况；

6.      智能化自动测试职能，自动完制品质判定；

7.      电池内阻及电池容量测试；

8.      支持远端采样，赔偿电压降；

9.      OCP测试，自动寻找过流；さ；

10.    选取智能电扇节造，降低噪音；

11.    高清澈，高亮度显示屏（VFD）；

12.    键盘共同旋钮设置，操作简易；

13.    过电压/过电流/过功率/过温度/极性反接等全方位智能；ぶ澳；

14.    丰硕的SCPI号令，方便组建智能化测试平台和进行二次开发；

15.    标配RS232接口，可通过推算机实现远程节造
。

定态职能

恒电流模式（CC）

        恒电流模式下，无论输入电压若何变动，负载始终亏损一个恒定的电流
。

恒电压模式（CV）

        恒电压模式下，负载将亏损足够电流使输入电压维持在设定值
。

恒电阻模式（CR）

        恒电阻模式下，负载等效为一个恒定的电阻，输入电流会随输入电压的扭转而线性调整
。

恒功率模式（CP）

        恒功率模式下，负载将亏损一个恒定的功率
。输入电流会随输入电压的扭转线性调整以确保亏损功率不变
。

        恒电流模式                恒电压模式

       恒电阻模式               恒功率模式

恒电流模式利用

1、 电源的负载调变测试

2、 电池放电功夫及寿命测试

3、 燃料电池测试

4、 精准节造回路中电流，用于传感器校准与保险丝/继电器测试

恒电压模式利用

1、 LED驱动测试

2、 电池的充电测试

3、 太阳能测试

4、 电流源测试

恒电阻模式利用

1、 通讯誉电源的缓开机测试

2、 仿照汽车温度节造器的带载情况

3、 阻性源测试

恒功率模式利用

1、 恒功率电源测试

2、 电池的放电能力测试

3、 太阳能光伏测试

4、 电池容量及电池寿命测试

序列职能

凭据用户编纂的序列文件来仿照负载的复杂变动
。序列文件参数蕴含文件编号（1～8）、测试模式（CC、CV、CP、CR）、循环次数（0～9999，0暗示无限循环）、序列步数（1～50）、单步设定值及单步功夫（1ms～60000ms）
。序列文件存储于EEPROM中，可存储8个序列文件
。序列测试职能可进行电源输出个性测试， 电源不变性测试及现实工作情况仿照

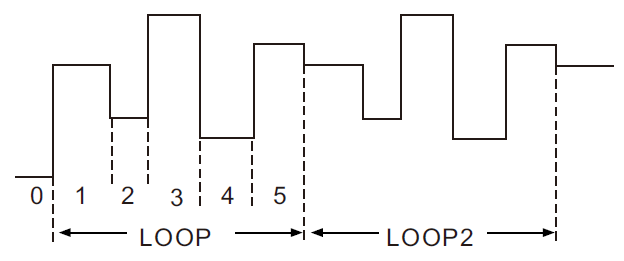

。图为一个步数为5的序列测试
。

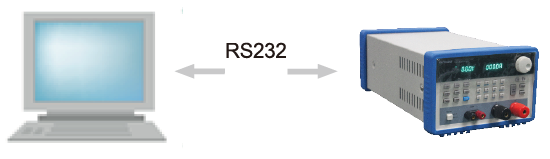

SCPI与远程节造

FT6300A系列支持尺度的SCPI号令，通过SCPI号令能够实现面板操作的所有职能
。这为智能化测试平台的组建和用户的二次开发提供方便
。FT6300系列通过RS232接口可轻松实现电子负载的远程节造
。

动态职能

        为满足日益增长的高速测试需要，FT6300A系列电子负载提供高速可编程的动态测试职能
。动态测试职能蕴含陆续、脉冲、翻转三种方式，支持带载斜率设定
。

         动态模式用于仿照各类带载突变及异常情况，合用于测试电源的动态个性，电源的不变性，电池的；さ慵氨；すΨ，各类脉冲等突发带载仿照
。

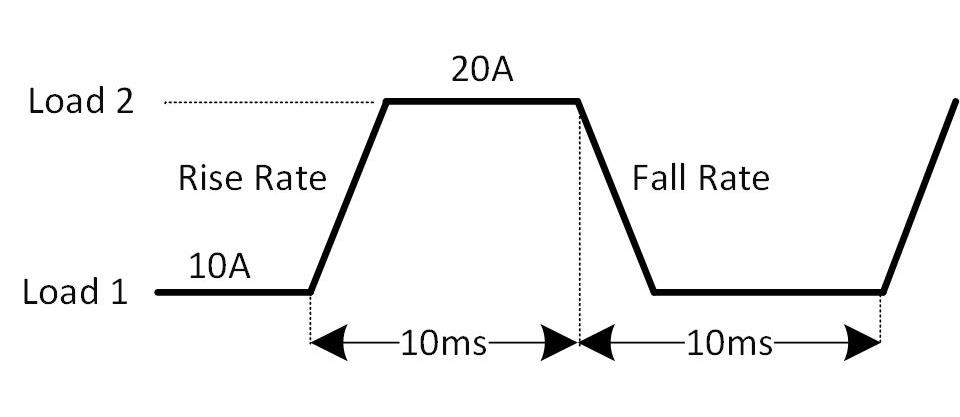

陆续模式

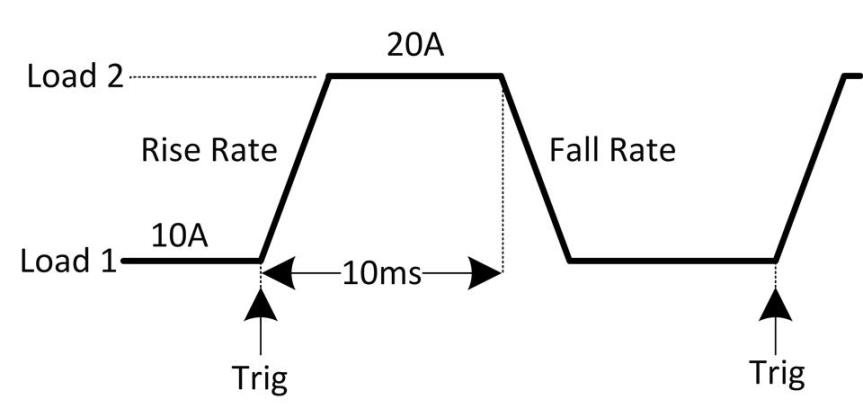

脉冲模式

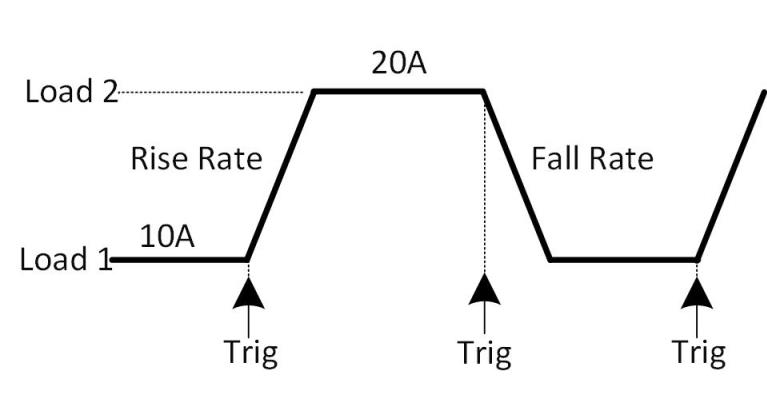

翻转模式

电池测试职能

为方便电池测试，FT6300A系列提供了电池测试职能
。电池测试蕴含： 电池内阻测试与电池容量测试

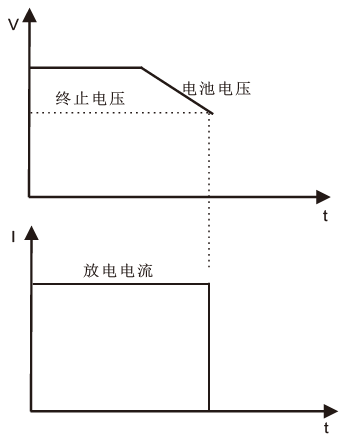

。电池容量测试选取恒电流

CC模式实现， 测试时只需设置电池；さ缪褂敕诺绲缌骷纯
。负载自动纪录电压、电流、功夫、AH数， 低于；さ缪， 负载自动终场测试
。共同软件能够实现更多参数的测试与分析
。

；ぶ澳

     FT6300A系列提供了过电压、过电流、过功率、过温度、电压反相称全方位的；ぶ澳，其中过流；び牍β时；ぱ∪∮布实现
。

     用户能够自行设置相宜的电压、电流、功率；しе
。

     缺电压职能：用于预防输出瞬时过载引起的电源；ぷ魑
。

     Von与Voff职能：用于实现指定工作领域内的带载测试
。

     全方位的；ぶ澳，确保了产品的靠得住性，是工程测试及自动测试系统值得信任的产品
。

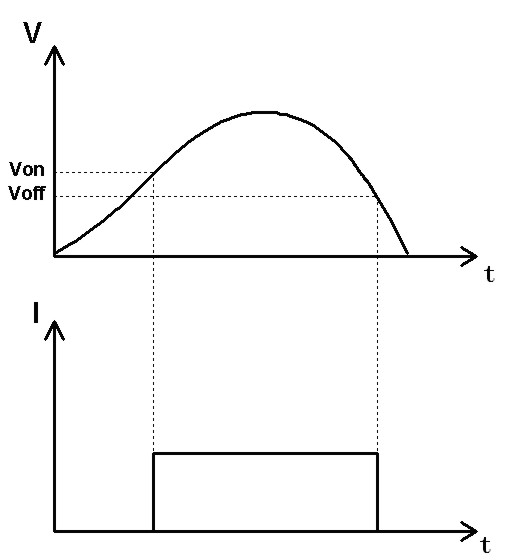

Von与Voff职能示意图
