一、产品简介
FT8200系列大功率高精度可回馈直流电子负载，系统主控由DSP+FPGA实现，保障了系统响应急剧性、节造的高精度以及丈量参数的多样化。系统选取DC-DC，DC-AC双向变换两级或三级架构，能有效的安稳母线电压在突加时的颠簸，从而提高整机输出的动态响应功夫。DC-DC变换选取高频逆变电路，输入电压领域宽，响应快。DC-AC变换选取SVPWM三相全桥逆变技术，负载吸收能量有效回馈电网，并网谐波谐波传染幼，节造单一，效能高，负载个性好，负载吸收能量并网回馈。
FT8200系列直流电子负载是专门为大功率直流电源及动力电池的老化、测试而开发的电子负载。电子负载能量逆变馈网，实现能量回收，节能环保！可宽泛利用于直流电源、电池、电力电子设备检测蹬酌途。
二、产品特点：
? 电子负载吸收能量逆变馈网回收，节能环保，噪音低
? 宽电压输入领域
? 操作模式
恒定模式：恒流、恒电阻、恒功率负载
瞬变模式：恒流、恒电阻、恒功率瞬变负载，循环
? 高精确度之电压，电流， 电阻，功率设定与量测
? 急剧电流切换
? 仿真动态电流职能
? 通路独立；ぶ澳
? 放电绿色回馈能量，电流谐波＜5%（额定），对电网根基无谐波传染
? 建设职能齐全的上位机软件，用户自界说测试流程
? 报表数据分析职能
三、产品利用
FT8200系列大功率高精度可回馈直流电子负载，功率等级可定造，大支持800KW,能够满足各类功率等级直流电源、电池组、充电机测试等需要。选取DC-DC、DC-AC两级或三级(低压)变换架构，全数字节造，节造精度高、响应速度快、输出调节领域广。DC-AC级全数字PWM整流，功率因数高，谐波幼，对电网传染低，不会影响其他测试仪器的正常工作，宽泛利用于直流电源老化、测试、机能检测、电力电子设备测试、DC-DC、AC-DC电源转换器测试、电池模组放电、检测等。
四、规格指标
|

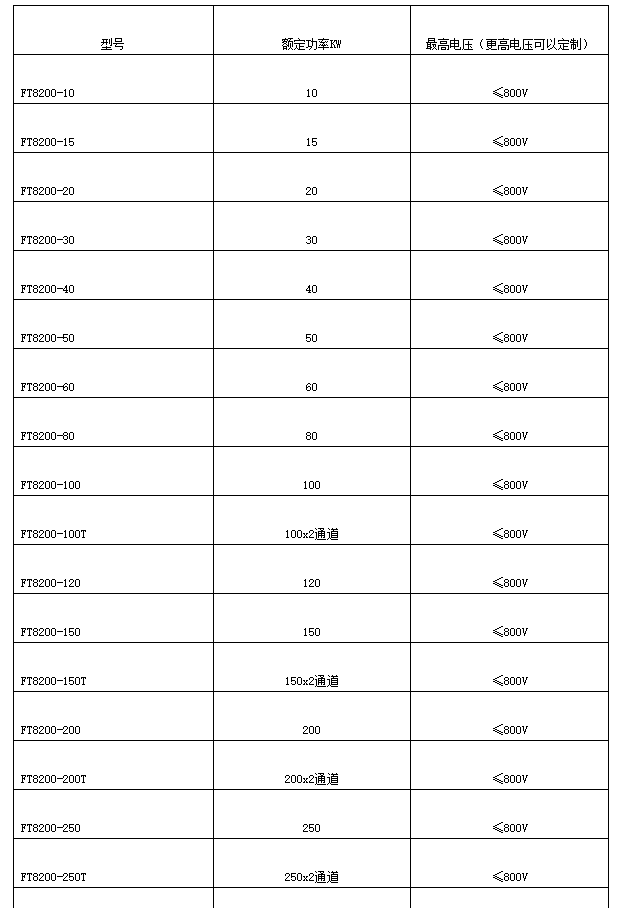

型号(更多型号见本文档订货信息栏) |
FT8200-40 |
FT8200-80 |
FT8200-150 |
FT8200-200 |
FT8200-250 |
FT8200-350 |
|
|
功率 |
40kW |
80kW |
150kW |
200kW |
250kW |
350kW |
|
|
直流 输入 |
电压领域 |
24-800V（更大电压领域能够定造） |
|||||
|
额定电压 |
200V |
300V |
300V |
400V |
500V |
500V |
|
|
电流领域 |
0-200A |
0-265A |
0-500A |
0-500A |
0-500A |
0-700A |
|
|
负载职能 |
恒功率 |
节造精度： ±（0.5%FS +0.5%Setting） |
|||||
|
恒流 |
节造精度：±（0.3%FS +0.3%Setting） |
||||||
|
恒压 |
节造精度：±（0.1%FS +0.1%Setting） |
||||||
|
恒阻 |
节造精度：±（0.5%FS +0.5%Setting） |
||||||
|
瞬态编程测试 |
用户可编程瞬态测试:瞬态功率（电流、电阻）和持续功夫 |
||||||
|
节造精度：±（0.5%FS +0.5%Setting） |
|||||||
|
功夫精度： 1S |
|||||||
|
； |
输入过欠压、过流、防反接、过高温&短路并自动跳脱；ぜ案婢爸 |
||||||
|
互换回馈 |
回馈功率 |
100%能量回馈 |
|||||
|
回馈效能 |
≥94% |
||||||
|
电流失真 |
≤3% |
||||||
|
功率因数 |
≥0.99 |
||||||
|
输出电压 |
342～418V（AC） |
||||||
|
频率领域 |
47～53Hz |
||||||
|
显示 操作 |
电压、电流 |
触摸屏设定并显示 |
|||||
|
显示精度 |
电压0.1V，电流0.1A，电阻1Ω |
||||||
|
电压丈量精度 |
±（0.1%FS +0.1%Setting） |
||||||
|
电流丈量精度 |
±（0.3%FS +0.3%Setting） |
||||||
|
近程 |
触摸屏操作 |
||||||
|
远程 |
通过上位机软件节造（RS485，or CAN(选),or LAN(选)） |
||||||
|
其他 |
隔离 |
工频变压器隔离 |
|||||
|
绝缘电抗 |
≥DC500V 10MΩ |
||||||
|
耐压绝缘 |
AC 1800V 5mA/ 1分钟 |
||||||
|
冷却装置 |
强造电扇冷却 |
||||||
|
噪音(机械前方1m处) |
＜70dB |
||||||
|
防护等级 |
IP20 |
||||||
|
工作温度 |
-10℃～45℃ |
||||||
|
工作湿度 |
0～90%（非凝固状态） |
||||||
|
工作海拔 |
2000m以下 |
||||||
五、操作特点
FT8200系列大功率可回馈直流电子负载操作分为本地操作和上位机远程操作：
（1）本地操作
电子负载模式操作

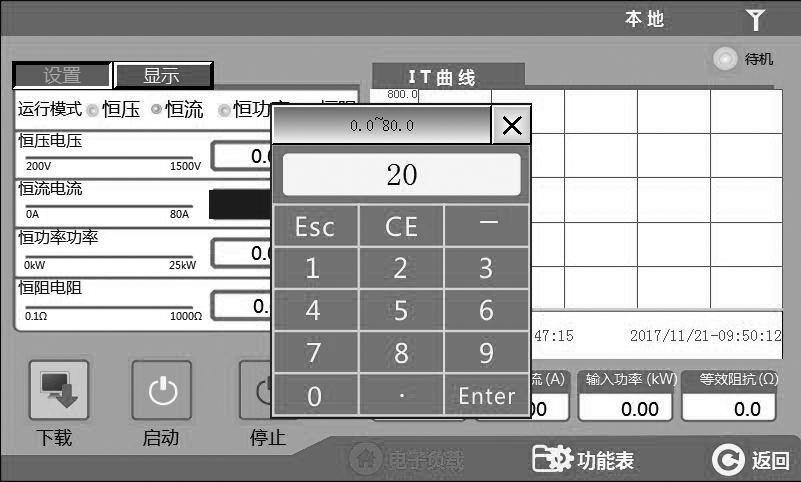

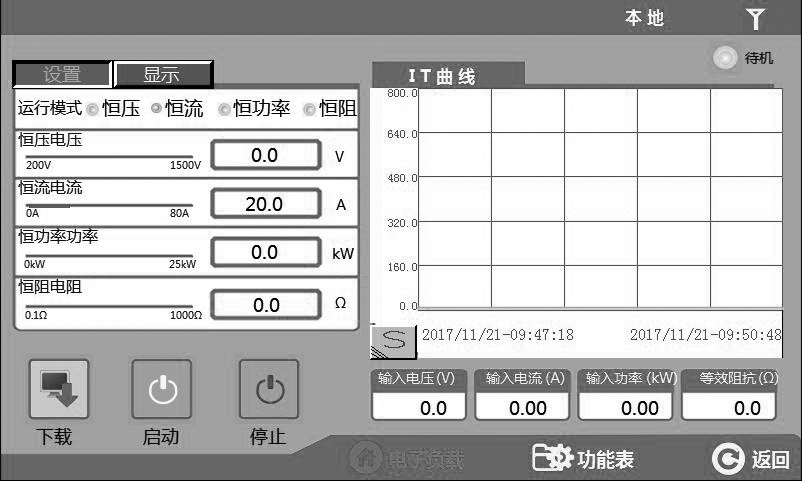

1. 设备上电，在选择界面中点击电子负载按钮，进入可回馈直流电子负载主界面；
2.在运行模式当选择一种模式，例如恒流模式（批示灯由灰色切换为绿色）
3.在恒流电流一行所对应的数值框中输入对应的参数（选择某种模式，只必要在其对应的数值框中输入有关参数即可）；
4.点击“下载按钮”，将参数下发到设备节造芯片中，此时左下角会显示下载的状态，若是下载成功，启动按钮处于可点击状态（即由灰色变为绿色）。
5. 点击“启动”，若是左下角显示启动成功，则启动成功。
6.点击“终场”，若是左下角显示终场成功，则终场成功。
（2）上位机操作
上位机系统选取C#编程，蕴含本机数据库。提供上位机软件的齐全资料蕴含：软件使用说明书、通讯和谈、软件装置包。
上位机软件职能蕴含监控节造和测试纪录查看，上位机软件需拥有效户治理、运行逻辑节造、数据检测、纪录查问、曲线显示等职能。
上位机系统软件的登录界面和主界面如下图所示：

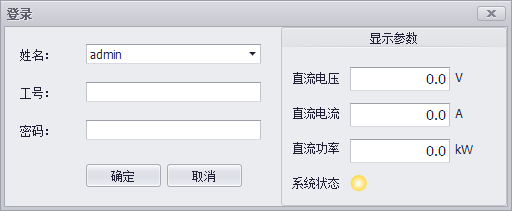

登录界面

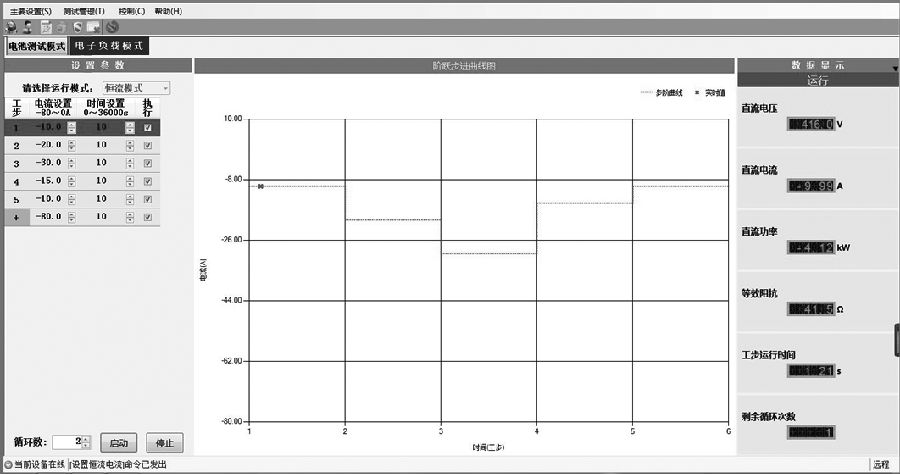

主界面

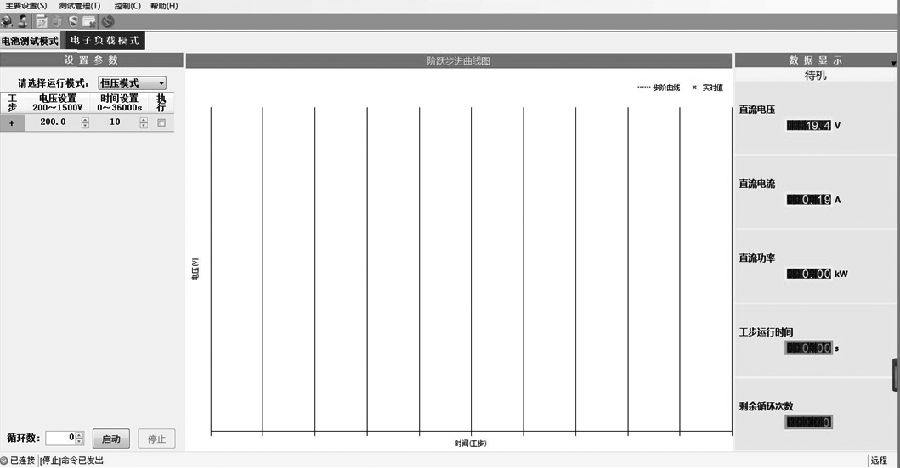

电子负载界面
