　　FT63200A/E系列中功率可编程直流电子负载
，是基于高靠得住性及高功率密度进行设计
，可实现2U/3kW
，其功率密度是传统负载的两倍。

　　FT63200A/E系列有150V、600V、1200V三种电压领域
，单机功率领域从600W至3kW。其更宽的工作领域
，极快的动态频率
，有效增长了测试能力和利用领域。全系列产品都具备壮大的过载能力
，瞬间过功率拉载可达额定功率2倍
，能有效降低测试成本。

　　FT63200A/E具备LAN、RS485、CAN、USB等多种通讯接口以及仿照量接口
，支持SCPI、Modbus、CANopen通讯和谈
，为系统集成利用提供了极风雅便。

特点

1.      高功率密度设计
，整机可实现3kW/2U；

2.      单机功率：600W～3000W
，通过主/从并联
，大功率可扩大至30kW；

3.      电压等级：150V、600V、1200V；

4.      高精度
，电压精度为(0.025%+0.025%F.S.)；电流精度为(0.05%+0.05%F.S.)；

5.      多种工作模式：CC、CV、CR、CP、CRD、CPD、CV+CC、CR+CC、CP+CC操作模式；

6.      采样速度500kHz；

7.      30kHz动态扫描职能；

8.      远程数据传输率可达1kHz
，能极大提高通讯接口数据获取能力；

9.      瞬时过功率带载职能
，瞬间带载能力可达到额定功率的两倍；

10.    OCP、OPP、LED仿照、负载效应、电池内阻、电池放电测试职能；

11.    功夫丈量
，(Vpk+/-)丈量职能；

12.    自动测试职能
，正弦波带载职能
，序列职能；

13.    全面的；ぶ澳埽汗缪埂⒐缌鳌⒐露取⑾薜缌鳌⑾薰β省⑹淙敕唇印⒍系缬跋蟮；

14.    表部仿照编程输入与电流监督输出
，且具备高压隔离能力；

15.    TFT彩色液晶显示屏
，中英文菜单界面；

16.    建设多种通讯接口：RS485、LAN、USB、CAN（选配）；

17.    支持SCPI与ModBus通讯和谈。

多种工作模式

FT63200A/E系列拥有恒电流、恒电压、恒电阻、恒功率四种根基工作模式
，能满足宽泛的测试需要。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式职能。用户能够凭据自己的测试需要
，设置电流限度值
，预防在测试过程中出现过流败坏测试产品的情况出现。其中CV+CC模式能够利用于仿照电池充电个性
，测试充电桩以及车载充电机等类似产品。CR+CC模式可仿照电源电压电流限度及精度测试。

30kHz动态扫频
，Vpk+/-捕获

FT63200A/E系列拥有动态扫频职能
，高可设置频率30kHz。测试时通过调整电流拉载频率
，捉拿和纪录被测电源在整个过程中的峰值电压Vpk+、谷值电压Vpk-及产生频率点。能有效测试各类电源在分歧频率下的动态响应。

1kHz数据传输

FT63200A/E系列能为用户提供高达1kHz的数据传输量
，即每秒1000个电压、电流数据点
，以便实现波形绘造与动态数据分析等职能。在系统集成利用中
，上位机通过此职能可免去示波器与高速电流采集硬件
，直接获取大量测试数据
，降低成本。

瞬时过功率加载职能

FT63200A/E系列电子负载拥有瞬时2倍以上超过额定功率拉载能力。在仿照直流电机启动个性
，电源瞬时过载个性
，动力电池的瞬时高倍率放电个性
，功率型电力电子器件瞬时带载能力等瞬时大功率拉载测试中
，可极大地节约成本。

功夫丈量

FT63200A/E系列电子负载拥有功夫丈量职能。通过捕获表部开关量信号
，结合开关量信号和电压电流信号能够测试系统的响应和作为功夫、脉冲电流的脉冲宽度等。其重要用于丈量电源的开关机功夫、维持功夫、上升沿降落沿功夫
，以及保险丝熔断功夫与断路器响应功夫等。

电池测试

FT63200A/E系列电子负载拥有电池测试职能。提供了定电流、定电阻、定功率三种放电模式
，可自行设定放电截止前提：截止电压、截止功夫及截止电量
，三者任一前提满足
，放电终场。放电过程中
，将纪录放电电量与放电功夫。

FT63200A/E系列通过直放逐电法（DCR）进行电阻内阻和容量测试。

序列职能

FT63200A/E系列电子负载提供了序列测试职能
，多可编纂50个测试文件
，每个100步。支持CC、CV、CR、CP等多种模式下的负载时序变动
，并同时支持文件链接等序列编纂职能。多可实现5000步的时序编纂
，单步功夫领域为：0.1ms～99999s。

正弦颠簸态带载

FT63200A/E系列具备正弦波带载电流职能
，可利用于燃料电池的阻抗分析测试。

级联

FT63200A/E系列的级联职能
，支持高达10台负载的并机使用
，扩大电子负载的功率使用领域。级联时
，每个负载自主均流
，从机自动复造主机的带载参数。单机也可独立使用
，功率配置更矫捷。

表部仿照编程

FT63200A/E系列具备表部仿照编程职能。其他设备可通过一个表部电压信号（直流或互换）对负载进行陆续节造。0～10V的表部电压信号
，对应0～100%满量程带载电流。此职能还能够用于各类复杂带载波形测试。

1kHz正弦波                                                               5kHz正弦波

多接口与多和谈

FT63200A/E系列建设多种通讯接口
，同时支持SCPI与Modbus两种通讯和谈。用户能够凭据需要在菜单进行配置
，这样使得系统集成越发矫捷。

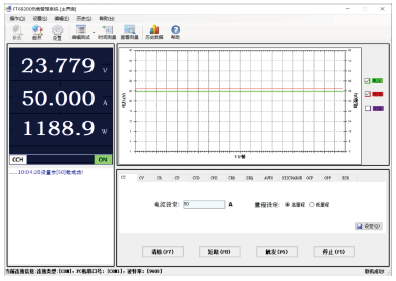

电脑图形化操作软件

FT63200A/E系列提供了一款拥有虚构仪器职能的上位机软件
，能够实时读取测试数据、天生图像、导出报表、打印汇报等
，方便客户使用。
