通用技术规格
相数	1 至 3
沉量	约 5 kg (11 lb)
尺寸	150 x 237 x 315 mm
	5.9 x 9.3 x 12.4 in
内置打印机	无
显示屏	彩色，5.7 in / 144 mm - 320 x 240 像素
	用户可选的背光照明和对比度
带宽	直流最大 3 MHz 或直流最大 10 MHz，取决于输入 ？
根基精度	0.2%、0.1% 或 0.03%，取决于输入 ？
采样率	0.33 MHz 或 1 MHz，取决于输入 ？
电压输入领域	0.3 V 至 1000 V
电流输入领域（直接输入，不使用分流器）	0.03 mA 或 20 A，取决于输入 ？
配置存储器	4 MB
设置存储器	0.5 MB
急剧嘎凤叶变换 (FFT)	高至 40 次谐波
RS-232/USB 接口	尺度镜头
PI1 处置接口（8 个仿照/脉冲输入和 4 个模式输出）	可选
IEEE 488.2/GPIB 接口 (1 MBit/s Ethernet / 10 MBit/s 或 100 MBit/s)	可选
Fluke NormaView PC 软件（用于数据下载、分析和编写汇报)	尺度镜头
根基职能
急剧嘎凤叶变换 (FFT)	推算谐波并以图形标识 。最多可同时显示 3 个谐波频谱 。
	被测值：每相 U、I 和 P 。
	阶次：1 次至 40 次谐波，最大半采样频率
数字示波器 (DSO)	同时显示多达 3 个丈量值（采样值） ＜本绮榭床ㄐ魏褪д 。
积分职能（能量）	同时显示多达 6 个可配置数字值 Ｆ鹜/终场前提和正/负向选项 。
矢量显示	可显示 HO1 多达 6 路信号的矢量图 ？煞奖悴馐砸瞧鞯恼废谓，以及急剧查看每路信号的相位角 。
纪录器	显示一按功夫段内的均匀值，进行趋向分析 。
RAM 数据存储	贮存采样值和均匀值；起头/终场前提设置 。
	约莫 4MB 可用于贮存丈量值 。
配置	将分析仪设置为以所需的体式丈量并显示数据 。
环境前提
工作温度领域	5 °C 至 35 °C（41 °F 至 95 °F）
存放温度领域	-20 °C 至 50 °C（-4 °F 至 122 °F）
表壳资料	Fluke Norma 功率分析仪结构极度紧凑，并选取实心金属表壳，满足刻薄的 EMC 要求 。
气象等级	KYG DIN 40040，最大85% 相对湿度，无凝固 。
电源	85 V AC 至 264 V 互换，50 Hz 至 60 Hz，直流 100 至 260 V，约40 VA 带开关的欧式插头 ？商峁┮谎秃诺牡缌鹘酉咧 。
丈量输入	安全插孔，4 mm，每路输入 2 个 。表部门流器通过 BNC 插座衔接 。
操作	薄膜键，带光标、职能键和指令职能 。

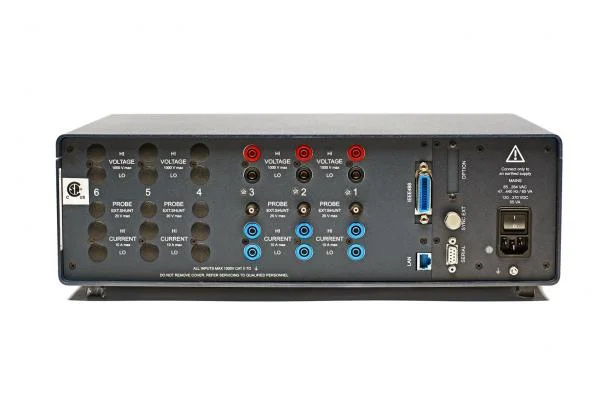

衔接	三相分析仪的后面板
丈量值
	无缝推算每路输入的均匀值 。在三相系统中，还可推算三相的总功率和均匀电压和电流 。在同步模式下，还推算基波 H01 的这些值 。 Urms 有效值，Urm 整流均匀值，Um 均值 Up-，Up+，Upp 峰值 Ucf 波峰因数 Ucf，Uff 波形因子 Ufc 基波含量 Uthd 失真因子 DIN、IEC Irms 有效值、Irm 整流均匀值、Im 均值 Ip-、Ip+、Ipp 峰值 Icf 波峰因数 Icf、Iff 波形因子 Ifc 基波含量 Ithd 失真因子 DIN、IEC P 有功功率 [W] Q 无功功率 [Var] S 视在功率 [VA] ?、cos相位角 以下参数的积分职能：有功功率 P、无功功率 Q、视在功率 S、电压 (Um) 和电流 (Im)、 4 位或 5 位数字，取决于丈量值 。
频率与同步
量程	直流和 0.2 Hz 至采样率
精确度	±0.01 % 丈量值（读数）
	可选通路：所有的 U/I 或表部输入 。 可向信号施加三个分歧频率的低通滤波器中的肆意一个 。 频率在屏幕顶部总是可见 。 可将仪器背部的 BNC 同步插孔作为输入或输出 。 可丈量最高达功率 ？椴裳实氖淙胄藕 。最大电平必须高于 50 V 。 输出信号为脉冲式 5 V TTL信号（频率取决于测得的颁布频率）
配置存储
	可将多达 15 组用户配置保留到永远性存储器，并随后挪用 。未保留的批改在关关仪器后将被迷失 。
接口
	RS232 接口，可升级固件以及与 PC 互换数据 ？赏ü桓霰聿孔黄飨谓右惶ù蛴』 。
选件	IEEE 488.2/1 MBps
	Ethernet / 10 MBit/s 或 100 Mbit/s
尺度和安全
电气安全性	EN 61010-1/ 第 2 版 1000 V CAT II（600V CAT III）
	传染等级 2，安全级别 I 类
	变压器为 EN 61558
	附件为 EN 61010-2-031/032
最大输入	对电压输入丈量领域为 1000 Veff、2 kVpeak
	对电流输入丈量领域为 10 Aeff、20 Apeak
测试电压	净输入	表壳（；さ继澹1.5 KV AC
	电网衔接	丈量输入：5.4 kV AC
	丈量输入	表壳：3.3 kV AC
	丈量输入	输入：5.4 kV
电磁敏感性	辐射尺度	IEC 61326-1，EN 50081-1，EN 55011 B 类
	抗扰性	IEC 61326-1 / 附录 A（工业部门）、EN 50082-1



电源相位

Fluke Norma 4000 功率分析仪最多可建设三个电源相位
。用户能够选择适合其利用的电源相位
。

每个
？榛迦胧降缭聪辔辉毯缪购偷缌髡闪客
。每个丈量通路合用于每个根基单元，但每个单元只能使用一种通路
。查抄尺度配置
。

电源相位概述

电源相位通路
PP42	精确度	0.2% (0.1% rd + 0.1% rg)
	电流量程	20 A
	采样率	341 kHz
	带宽	3 MHz
PP50	精确度	0.1% (0.05% rd + 0.05% rg)
	电流量程	10 A
	采样率	1 MHz
	带宽	10 MHz
PP54	精确度	0.1% (0.05% rd + 0.05% rg)
	电流量程	10 A
	采样率	341 kHz
	带宽	3 MHz
PP64	精确度	0.03% (0.02% rg + 0.01% rg)
	电流量程	10 A
	采样率	341 kHz
	带宽	3 MHz

分流器

平面分流器
陆续负载 (Imin) 量程 (Imax)	0.3 A
	32 A
额定电流（校准点）	32 A
校准点的根基精度 [%]	± 0.03
额定电流的根基精度 [%]	± 0.03
额定电压降 [V]	320 mV
标称电阻 [Ohm]	10 mΩ
短时超量程 （5s 负载 15s 距离）	100A/ 1s-5s
过载 Wmax	-
带宽	DC - 1 MHz
频率领域	-
角度精度 [ °/kHz]	± 0.1
频率影响 [%/kHz]	-
负载影响 [%/A2]	-
温度系数 [ppm/K]	≤10
沉量 (kg / lbs)	0.62 /1.36



三轴分流器
陆续负载 (Imin) 量程 (Imax)	0.1 A	1 A	6 A
	30 A	100 A	300 A
额定电流（校准点）	10 A	30 A	100 A
校准点的根基精度 [%]	± 0.03	± 0.03	± 0.1
额定电流的根基精度 [%]	± 0.03	± 0.03	± 0.1
额定电压降 [V]	100 mV	30 mV	20 mV
标称电阻 [Ohm]	10 mΩ	1 mΩ	0.2 mΩ
短时超量程（5s 负载 15s 距离）	35 A	200 A	450 A
过载 Wmax	90 W	200 W	2 kW
带宽	2 MHz	2 MHz	1 MHz
频率领域	0 至 500 kHz	0 至 200 kHz	0 至 100 kHz
角度精度 [ °/kHz]	± 0.001	± 0.002	± 0.002
频率影响 [%/kHz]	± 0.0015	± 0.0015	± 0.01
负载影响 [%/A2]	1 x 10-6	1 x 10-6	1 x 10-6
温度系数 [ppm/K]	≤15	≤15	≤10
沉量 (kg / lbs)	0.75 / 1.65	0.75 / 1.65	1.2 / 2.65



三轴分流器（续）
陆续负载 (Imin) 量程 (Imax)	2 A	18 A	18 A
	450 A	1000 A	1500 A
额定电流（校准点）	150 A	300 A	500 A
校准点的根基精度 [%]	± 0.1	± 0.1	± 0.1
额定电流的根基精度 [%]	± 0.1	± 0.1	± 0.1
额定电压降 [V]	75 mV	15 mV	30 mV
标称电阻 [Ohm]	0.5 MΩ	0.06 MΩ	0.06 MΩ
短时超量程（5s 负载 15s 距离）	650 A	1500 A	2000 A
过载 Wmax	10 kW	7.5 kW	10 kW
带宽	DC - 500 MHz	DC - 500 kHz	DC - 200 kHz
频率领域	0 至 100 kHz	0 至 20 kHz	0 至 20 kHz
角度精度 [ °/kHz]	± 0.025	± 0.025	± 0.025
频率影响 [%/kHz]	± 0.03	± 0.03	± 0.03
负载影响 [%/A2]	0.5 x 10-6	0.2 x 10-6	0.5 x 10-6
温度系数 [ppm/K]	≤10	≤10	≤10
沉量 (kg / lbs)	6 / 13.2	5.3 / 11.7	6 / 13.2
