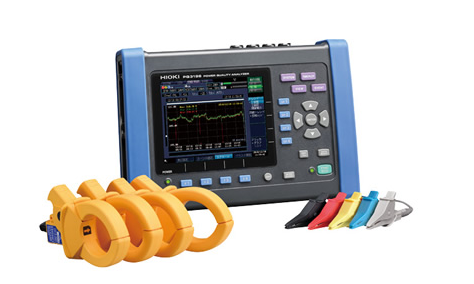

越发单一、正确的排查电源故障 ● 可依照全球尺度查抄电能质量问题（IEC61000-4-30 ClassA）● 陆续进行高精度的丈量（V：尺度电压的±0.1%，A：±0.1% rdg. ±0.1% f.s. W：±0.2% rdg. ±0.1% f.s.）● 还可丈量高次谐波成分，电压丈量高达80kHz的宽频带● 瞬间过电压峰值最大6000V，可丈量最高700kHz● 最大可测AC 6000A● 使用（ch1，ch2，ch3）和ch4可进行双系统的功率丈量和效能运算● 能够进行变频器的单一丈量，根基
|

|

|
|
越发单一、正确的排查电源故障
● 可依照全球尺度查抄电能质量问题（IEC61000-4-30 ClassA）
● 陆续进行高精度的丈量
（V：尺度电压的±0.1%，A：±0.1% rdg. ±0.1% f.s. W：±0.2% rdg. ±0.1% f.s.）
● 还可丈量高次谐波成分，电压丈量高达80kHz的宽频带
● 瞬间过电压峰值大6000V，可丈量高700kHz
● 大可测AC 6000A
● 使用（ch1，ch2，ch3）和ch4可进行双系统的功率丈量和效能运算
● 能够进行变频器的单一丈量，根基频率40~70Hz载波频率~20kHz
● 使用附件PQ ONE可能造作单一的汇报
● 使用GPS选件，可保障多台仪器间的数据同步
PQ3198：仅主机，电流传感器另售
PQ3198-92：600A传感器4个等套装
PQ3198-94：6000A传感器4个等套装
| 丈量线数 | 除了单相2线/单相3线/三相3线/三相4线，另表ch4丈量电压/电流（直流或互换） |
|---|---|
| 电压量程 |
ch1~ch3：电压丈量600.00Vrms，瞬间电压丈量峰值6.0000kV ch4：600.00Vrms或DC，瞬间电压丈量峰值6.0000kV |
| 电流量程 | AC500.00mA~5.0000kA（丈量领域凭据使用的传感器分歧而分歧） |
| 功率量程 | 300.00W~3.0000MW（凭据使用的电压、电流量程自动决定） |
| 根基精度 |
电压：尺度电压±0.1% rdg. 电流： ±0.1% rdg. ±0.1% f.s. + 电流传感器精度 有功功率：±0.2% rdg. ±0.1% f.s. +电流传感器精度 |
| 丈量职能 |
1,瞬间过电压：2MHz采样率 2,频率1个波形：从1个波形起头运算 200kHz采样率 3,电压1/2有效值：每错开半个波形的1个波形运算 电流1/2有效值：每半个波形的运算 4,电压上升、电压降落、瞬间中断：电压1/2有效值时检测 5,冲击电压：电压1/2有效值时检测 6,电压波形比力：自动天生并比力判断区域 7,瞬间闪变值：切合IEC61000-4-15 8,频率 200ms：从10个波形、12个波形起头运行 40~70Hz 9,频率10秒间：从10秒间的波形起头运算 40~70Hz 10,电压波形峰值、电流波形峰值 11,电压、电流、有功功率、视在功率、无功功率、有功电能、无功电能、 功率因数、位移功率因数、电压不平衡度、电流不平衡度、效能 12,高次谐波（电压/电流）：2k~80kHz频带 13,谐波/相位角（电压/电流），谐波功率：第0次~第50次 14,谐波电压电流相位差：第1次~第50次 15,总谐波畸变率（电压/电流） 16,间谐波（电压/电流）：第0.5次~第49.5次 17,K成分（倍增率） 18,V10闪变，IEC闪变（短/长） |
| 最长纪录功夫 |
反复职能ON时：1年，最多纪录事务数：9999×366天（1天最多9999件） 反复职能OFF时：35天，最多纪录功夫数：9999件 |
| 接口 | SD/SDHC卡， LAN（HTTP服务器职能/FTP共），USB2.0（通讯） |
| 显示 | 6.5英寸TFT彩色LCD（640×480点） |
| 电源 | AC适配器Z1002（100~240V，额定1.7A，50/60Hz）电池组Z1003（陆续使用功夫180分钟，通过衔接AC适配器充电，充电功夫为5幼时30分） |
| 体积和沉量 | 300W× 211H× 68D mm, 2.6 kg（含电池组Z1003） |
| 附件 | 使用说明书×1，丈量指南×1，压线L1000×1（红、黄、蓝、灰、黑×4，鳄鱼加琢8），彩色测试夹，AC适配器Z1002×1，吊带×1，USB衔接线（1m）×1，电池组Z1003×1，SD存储卡2GB Z4001×1，利用软件（PQ ONE）×1 |
※用于功率、负载电流（单相用1个，三相至少必要2个）
AC 600A, φ46mm, 线长2.5m
AC 100A, φ15mm, 线长2.5m
AC 60A, φ15mm, 线长2.5m
即便在狭幼区域也能轻松丈量
具体内容 >>
※用于丈量泄漏电流（不能丈量功率）
AC 6A, φ40mm, 线长2.5m
10m
5m
2m
带宽DC～5kHz（-3dB）;额定测试电流AC/DC 2000A;输出电压0.1mV/A;可测导体直径φ 55mm
具体内容 >>
带宽DC～5kHz（-3dB）;额定测试电流AC/DC 600A;输出电压1mV/A;可测导体直径φ 33mm
具体内容 >>
带宽DC～5kHz（-3dB）;额定测试电流AC/DC 100A;输出电压1mV/A;可测导体直径φ 33mm
具体内容 >>
PQ3100专用※L1000-05为PQ3100标配附件 ※关于电压线的耽搁线请另询 。
红、黄、蓝、灰、黑各1根，3m
PQ3198专用※L1000为PQ3198标配附件 ※关于电压线的耽搁线请另询 。
标配，红/黄/蓝/灰各1， 黑4，3m长，鳄鱼加琢8
用于三相4线
用于三相3线
PQ3198、PQ3100共通
用于AC 100V输入, 2m
用于电压线前端，黑×1
用于电压线前端，红×1
用于L4930/9197/9322，CAT III 1000V，196mm长
采办SD卡时确当苦衷项： 请务必使用日置HIOKI的原装SD卡 。若使用费原装SD卡，则可能出现无法正常保留或读取的情况，无法保障正常操作 。
8GB
用于保留丈量数据
※Z1002、Z1003为标配附件
NiMH，装置在主机中充电，DC 7.2V/4500mAh
标配，用于重要单元，AC 100~240V
PQ3198、PQ3100共用
以图形实时显示丈量了局；Windows版
具体内容 >>
PQ3100专用
9pin-9pin，1.8m长
PQ3198专用
使PW3198时钟和UTC同步
将BNC端子输出的电流传感器衔接至 PQ3100等PL14端子输入的仪器上
直连以太网线， 附带交叉型转换器，5m 长
※使用PQ3100、PQ3198时，使用两个Z5020强力型将机身悬挂在金属表表上 。 ※Z5004可将线悬挂在金属表表上 。
强力型
