　　氮化镓（GaN）和碳化硅（SiC）作为第三代半导体资料的代表，各自由高功率、高频率和高效能利用中展示出怪异的优势。它们的竞争与合作将深刻影响半导体行业的未来。以下是GaN与SiC的比力及未来发展趋向的分析：

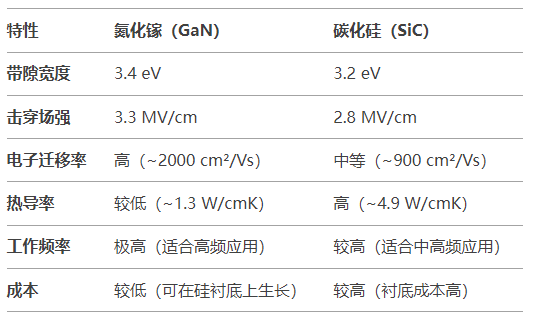

　　1.资料个性对比

　　2.利用领域对比

　　氮化镓（GaN）的优势领域

　　高频利用：GaN的高电子迁徙率使其在射频（RF）和微波领域阐发优异，尤其是在5G基站、卫星通讯和雷达系统中。

　　高效电源转换：GaN器件在高频开关电源中效能极高，合用于快充适配器、数据中心电源和光伏逆变器。

　　消费电子：GaN快充技术已成为消费电子市场的热点，因其体积幼、效能高。

　　光电子：GaN是蓝光和紫表激光二极管、Micro-LED显示技术的主题资料。

　　碳化硅（SiC）的优势领域

　　高功率利用：SiC的高击穿场强和热导率使其适合高电压、大电流场景，如电动汽车电机驱动、工业电源和电网设备。

　　高温环境：SiC器件在高温下不变性更好，合用于航空航天和沉型工业。

　　电动汽车：SiC功率？樵诘缍档闹髂姹淦鳌⒊翟爻涞缙骱虳C-DC转换器中宽泛利用，提升效能和续航里程。

　　3.竞争与互补

　　竞争点

　　电动汽车：GaN和SiC在电动汽车领域存在直接竞争。GaN适合中低功率场景（如车载充电器），而SiC更适合高功率场景（如主逆变器）。

　　电源转换：GaN在高频、低功率电源转换中占优，而SiC在高功率、高电压场景中阐发更好。

　　互补点

　　混合解决规划：在某些系统中，GaN和SiC能够互补使用。例如，电动汽车中能够使用SiC主逆变器和GaN车载充电器。

　　分歧利用场景：GaN更适合高频、低功率场景，而SiC更适合高功率、高温场景，两者在分歧细分市场中各有优势。

　　4.技术挑战

　　氮化镓（GaN）

　　热治理：GaN的热导率较低，必要更好的热治理解决规划。

　　靠得住性：GaN器件的持久靠得住性仍需进一步提升，尤其是在高功率利用中。

　　成本：固然GaN在硅衬底上成长成本较低，但高机能GaN器件仍需昂贵的GaN衬底。

　　碳化硅（SiC）

　　衬底成本：SiC衬底造作复杂，成本较高，限度了其大规模利用。

　　造作工艺：SiC器件的造作工艺复杂，良率较低，必要进一步优化。

　　高频机能：SiC的高频机能不如GaN，限度了其在射频领域的利用。

　　5.未来发展趋向

　　氮化镓（GaN）

　　集成化：GaN器件将向更高集成度发展，例如将驱动电路与功率器件集成，提升系统机能。

　　新利用：GaN在激光雷达（LiDAR）、6G通讯和量子推算等新兴领域有巨大潜力。

　　成本降落：随着技术进取和规
；霾，GaN器件的成本将进一步降低。

　　碳化硅（SiC）

　　衬底技术突破：大尺寸SiC衬底（如8英寸）的遍及将显著降低成本。

　　电动汽车驱动：SiC在电动汽车市场的渗入率将持续提升，尤其是在高端车型中。

　　电网利用：SiC在智能电网和可再生能源领域的利用将加快发展。

　　6.结论：未来之争

　　短期：SiC在高功率、高电压领域占据主导职位，尤其是在电动汽车和工业利用中
；GaN则在高频、低功携带域（如消费电子和通讯）阐发凸起。

　　持久：GaN和SiC将形成互补格局，各自由善于的领域发展。随着技术进取和成本降落，两者的利用天堑可能会进一步沉叠，但更多的是协同发展而非直接竞争。

　　终，GaN和SiC的共同发展将推动半导体行业向更高效能、更高机能的方向迈进，为能源、通讯、交通和工业等领域带来革命性刷新。
