| 参数 | |
| 丈量项目 | 互换电阻 ，直流电压 ，边电压检测 |
| 丈量步骤 | 互换4端子法（1KHz） |
| 额定输入 | DC±11V |
| 输入阻抗 | 10MΩ , 高阻（>10GΩ） |
| 采样速度 | 超快/急剧/中速/慢速 四档 |
| 支持的回路电阻 | 3mΩ量程 ≤ 10Ω |
| 其他量程 ≤ 20Ω | |
| 触发 | 内部/表部 |
| 延长 | ON/OFF 延长功夫：0~9.999秒 |
| 均匀 | ON/OFF, 均匀次数 2 ~ 16次 |
| 测试值存储 | 最多 512组 |
| 通路扩大 |

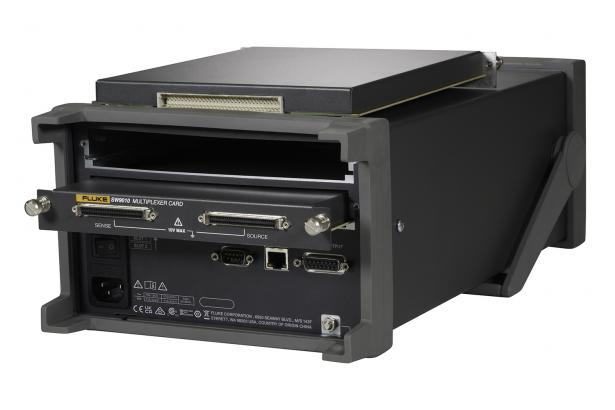

内部：插入两块多通路扫描？SW9010 ， 最多64个通路（仅BT5311 和 BT5321支持） 表部：衔接开关主机 SW1080 ，最多256个通路 |

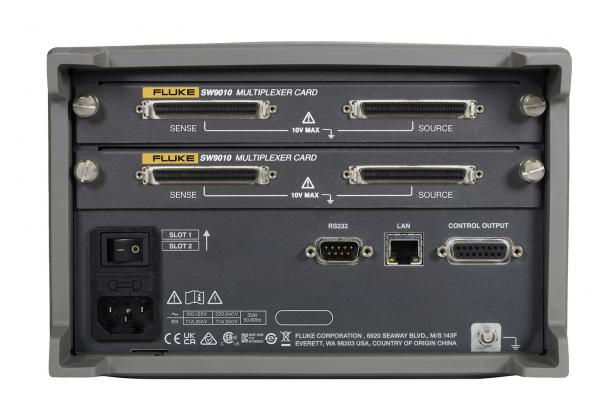

| 表部接口 | RS-232C , LAN |
| 其他职能 | 接触检测 |
| 采样功夫 | |
| 采样速度 ： 互换内阻与直流电压同时采集 | 采样功夫 (50Hz/60Hz) |
| 超快 | 10 ms / 8.3 ms |
| 急剧 | 20 ms / 16.7 ms |
| 中速 | 100 ms / 83.3 ms |
| 慢速 | 200 ms / 166.7 ms |
| 丈量量程和精度 | |||||
| 互换电阻丈量 | |||||
| 量程 | 3mΩ | 30mΩ | 300mΩ | 3Ω | 10Ω |
| 最大显示值 | 5.0000 mΩ | 50.000 mΩ | 500.00 mΩ | 5.0000 Ω | 15.000 Ω |
| 分辨率 | 0.1?Ω | 1 ?Ω | 10 ?Ω | 100 ?Ω | 1mΩ |
| 测试电流1 | 100/200/300 mA? | 100 mA | 10 mA | 1 mA | 1 mA |
| 测试电流频率 | 1 kHz±1 Hz | ||||
| 精度? | 0.2%*读数 + 6个字 | ||||
| 温度系数 | (0.05%*读数 + 0.005%*满量程)/°C | ||||
| 响应功夫（纯电阻） （＜18°C 或 ＞28°C ） | < 20 ms | ||||
| 1. 测试电流误差 ±10% | |||||
|
2. 针对3mΩ量程 ，慢速采样率下 ，分歧测试电流的精度为 100mA 0.5%*读数+20个字 200mA 0.3%*读数+12个字 300mA 0.2%*读数+6个字 |
|||||
|
3. 在分歧采样速度下 ，额表增长误差 3mΩ量程 超快：± 30字 ， 急剧 ± 10字, 中速 ± 5字 30mΩ ~ 10Ω量程 超快：± 3字 ， 急剧 ± 2字, 中速 ± 2字 |
|||||
| 直流电压丈量 | ||
| BT5310/BT5311 | BT5320/BT5321 | |
| 位数 | 6.5 位 | 7.5 位 |
| 量程 | 10V | |
| 最大显示值 | ±11.00000 V | ±11.000000 V |
| 分辨率 | 10 ?V | 1 ?V |
| 精度1 | 25ppm*读数 + 50 ?V | 16ppm*读数 + 15 ?V |
| 响应功夫（典型值） | < 20 ms | < 20 ms |
| 温度系数（＜18°C 或 ＞28°C ） | (5ppm*读数 + 1ppm*满量程) /°C | (1ppm*读数 + 1ppm*满量程)/°C |
|
1. 在分歧采样速度下 ，必要额表增长误差 BT5310/BT5311 超快：±50 μV；急剧：±30 μV；中速：±10 μV BT5320/BT5321 超快：±50 μV；急剧：±20 μV；中速：±5 μV |
||
| 型号对比 | ||||
| 个性 | BT5310 | BT5311 | BT5320 | BT5321 |
| 直流电压分辨率 | 6.5位 | 7.5位 | ||
| 仪器内部是否能插入多通路扫描？SW9010 | 否 | 是 ， 最多插入2个？ | 否 | 是 ， 最多插入2个？ |
| 仪器表部是否能衔接开关主机 SW1080 | 是 | 是 | 是 | 是 |
| 通用指标 | |
| 尺寸(长*宽*深） | BT5300电池测试仪：216mm * 133mm * 383mm |
| SW1080开关主机：430mm * 128mm * 260mm | |
| SW9010扫描？椋202 mm * 26mm * 222mm | |
| 沉量 | BT5300电池测试仪：7.3kg (不含SW9010) |
| SW1080开关主机：9kg (不含SW9010) | |
| SW9010扫描？椋500 g | |
| 显示 | 4.3 英寸, TFT LCD ，分辨率480x272 |
| 操作温度 | 0 °C to +40 °C |
| 存储温度 | -10 °C to +50 °C |
| 操作湿度 | 无凝固（<10°C ） |
| ≤90% RH (at 10°C to 30°C) | |
| ≤75% RH (at 30°C to 40°C) | |
| ≤45% RH (at 40°C to 50°C) | |
| 海拔高度 | 3000米 |
| 存储海拔 | 12000米 |
| 额定电源电压 | AC100V~240V（自动切换） |
| 额定电源频率 | 50/60Hz |
| 额定功率 | 60 VA |
| 安规 | IEC 61010-1: Pollution Degree 2 |
| 电磁兼容 | IEC 61326-1: Industrial |
| 保建 |
BT5300电池测试仪：3年 SW1080开关主机：3年 SW9010扫描？椋1年 注：继电器 ，保险丝和衔接器不属于保建对象 |
