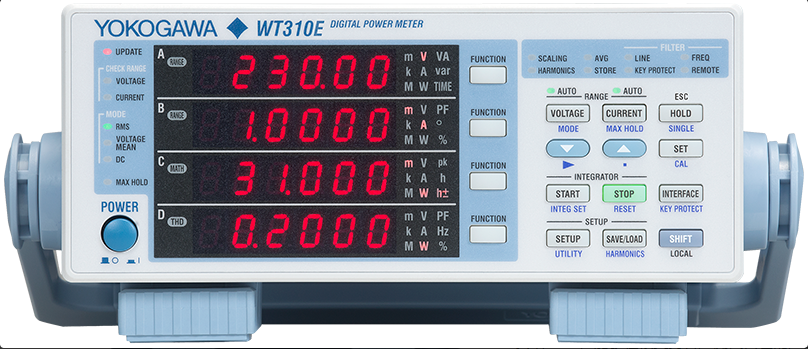

WT300E的宽量程和加强机能 ，能够让客户使用一个功率计就能实现对逆变器从低频到高频的所有测试利用。
急剧显示和数据更新率：
WT300E系列占有急剧显示和大100ms的数据更新率 ，可 为用户缩短测试过程的工时。所有输入量程的根基丈量精度维持一致 ，读数的0.1% + 量程的0.05%(50/60Hz)DC 读数的0.1% rdg +量程的0.2%。
同时丈量所有参数:
U/I/P/Freq/Integ(+/-)/谐波组件/ THD 大100ms 周期。
WT300E系列不只能够丈量所有交直流参数 ，也能够在没有扭转丈量模式的情况下同时执行谐波丈量和积分丈量。WTViewerFreePlus软件可用于监督和保留所有这些参数数据 ，多可达200个。

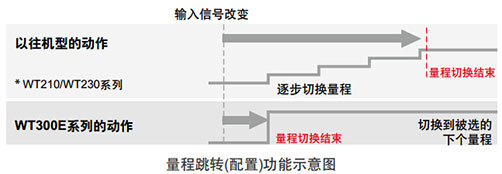

指定量程间的自动量程职能
自动量程职能可用于在指定量程间自动选择/切换量程。这样既能够削减量程切换次数 ，也能够提高测试效能。
积分丈量时的自动量程职能
通常 ，当功率计在积分模式下丈量功耗和待机功率时 ，必要将丈量量程固定。但是 ，若是输入电压或电流超过被选量程的大值 ，丈量了局将犯错 ，并且必要以高量程执行沉复测试。WT300E系列能够在积分模式下急剧地自动切换量程 ，这不只可省去上述沉复测试的麻烦 ，还可保障积分的陆续性和正确度。该职能不只能够丈量正负瓦时 ，还能够丈量安时以及DC电流。
频率带宽： DC 0.1Hz 至 100 kHz (WT310E: 频率超过30kHz时大电流6A ；WT310EH: 大频率是20kHz 电流40A).
直接输入： 大直接输入值 600V 和 20A, 或者 40A (WT310EH). WT310E系列的宽电流量程 ，能够满足客户低至50 micro-Amps高至40Arms (WT310EH)的电流丈量需要。
|
WT300E系列
|
WT300系列
|
WT210/WT230
|
|||
| 根基功率精度 (50/60 Hz) |
|
读数的0.1% + 量程的0.1%
|
读数的0.1% + 量程的0.1%
|
||
| 功率因数的影响 | 当功率因数 (λ)= 0 (S: 视在功率) 4 5 Hz ≤ f ≤ 66 Hz：S的±0.1% | 当功率因数 (λ)= 0 (S: 视在功率) 4 5 Hz ≤ f ≤ 66 Hz：S的±0.2% | 当功率因数 (λ)= 0 (S: 视在功率) 4 5 Hz ≤ f ≤ 66 Hz：S的±0.2% | ||
| 频率带宽 |
DC, 0.1 Hz ~ 100 kHz (WT310EH DC, 0.1 Hz ~ 20 kHz)
|
DC, 0.5 Hz ~ 100 kHz (WT310H DC, 0.1 Hz to 20 kHz)
|
DC, 0.5 Hz ~ 100 kHz
|
||
| 直接输入电流量程 |
WT310E: 12个量程/5 mA ~ 20 A, WT310EH: 6个量程/1 ~ 40 A WT332E/WT333E: 6个量程/0.5 ~ 20A
|
WT310: 12个量程/5 mA ~20 A, WT310HC: 6 个量程/1 ~ 40 A WT332/WT333: 6 个量程/0.5 ~ 20A
|
WT210: 12 个量程/5 mA ~20 A, WT230-2ch/WT230-3ch: 6 个量程/0.5 ~ 20A
|
||
| 表部电流输入 |
EX1:2.5/5/10[V] EX2:50m / 100m / 200m / 500m / 1 / 2[V](选件) |
EX1:2.5/5/10[V] EX2:50m / 100m / 200m / 500m / 1 / 2[V](选件)
|
EX1: 2.5/5/10[V] EX2:50m / 100m / 200m / 500m / 1 / 2[V](选件)
|
||
|
电压和电流的有效输入领域的 扩大(CF=6A) |
2% ~ 260%*1
|
否
|
否
|
||
|
电压和电流的最大显示领域的 扩大(CF=6A) |
2% ~ 260%*2 |
否
|
否
|
||
| 同时丈量 RMS, 电压MEAN & DC |
是*3
|
是*3
|
否
|
||
| 频率丈量 |
2 通路 (电压 & 电流)
|
2 通路 (电压 & 电流)
|
被选电压或电流 (1个)
|
||
| 显示项目数 |
4 项
|
4 项
|
3 项
|
||
| 采样率 |
约 100 kS/s
|
约 100 kS/s
|
约 50 kS/s
|
||
| 数据更新率 |
100m/250m/500m/1/2/5/10/20 s, 自动
|
100m/250m/500m/1/2/5 s
|
100m/250m/500m/1/2/5 s
|
||
| 谐波丈量 |
是 (可选,/G5)
|
是 (可选,/G5)
|
是 (可选,/HRM)
|
||
| 设置THD最大分析次数 |
是 (可选, 1 ~ 50次)
|
是 (可选, 1 ~ 50th)
|
否
|
||
| 积分的自动量程 |
是
|
是
|
否
|
||
| 通讯接口 | USB |
是
|
是
|
否
|
|
| GP-IB | 是 GP-IB 或 RS-232 | 是 GP-IB 或 RS-232 | 否 | ||
| RS-232 | 是 GP-IB 或 RS-232 | 是 GP-IB 或 RS-232 | 是 (选件) GP-IB 或 RS-232C | ||
| 以太网 | 是 (可选) | 是 (可选) | 是 (可选) GP-IB 或 RS-232C | ||
| Modbus/TCP (以太网) | 是 (可选,/C7) | 否 | 否 | ||
| GP-IB 是否切合IEEE尺度 | IEEE488.2 | IEEE488.2 |
IEEE488.1 或 IEEE488.2 |
||
| 比力器职能 | 是 | 是 | 是 | ||
| Viewer软件 (获取设置与数据) | 免费 (附带) | 免费 (附带) | 免费(下载) | ||
互换/直流电流传感器 ，可在直流领域内高精度丈量。
用于将WT3000的表部输入衔接到电流传感器。
长度：50cm
一套0.8m长的红色和玄色丈量线 ，与一对758922或758929鳄鱼夹转接头选件一路使用。
合用于DL850和WT300 系列。
用于将4mm香蕉插头插入压接端子的接头。套件蕴含一个玄色夹子和一个红色夹子。1000Vrms-CAT II。
额定电压300V。衔接到758917表笔。成对销售。
安全转换接头套件
BNC和母香蕉插头之间的转换
额定电压1000V。衔接到758917表笔。成对销售。
安全转换接头套件
