　   在具体相识电子负载之前
，让我们首先相识电源极性的界说。这个根基概想有助于理解电子负载的工作道理。图1显示了拥有尺度电压和电流极性的电源(2端子设备)的示意图。尺度电源通常是输出功率的设备。为了输出功率
，必须从正电压端子罗致电流。大无数电源通过提供正输出电压和正输出电流来提供电能。极性通常是指电压的极性
，而不是电流的方向。当电流流过正电压端子时
，电源像电子负载一样亏损电流。也就是说
，它不供电
，而是吸收和亏损功率。

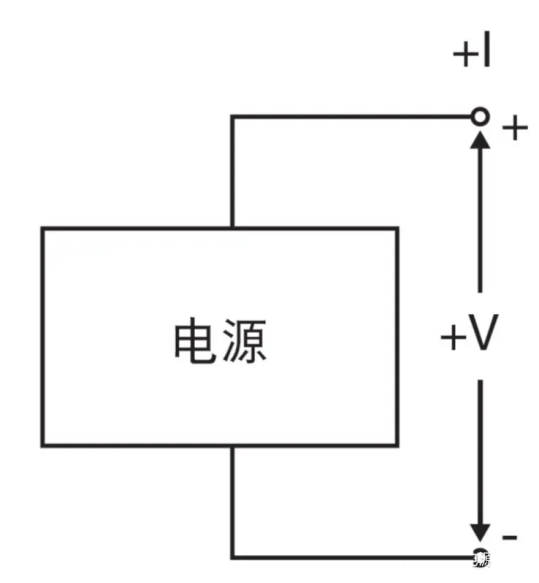

　　图1、电源极性的界说

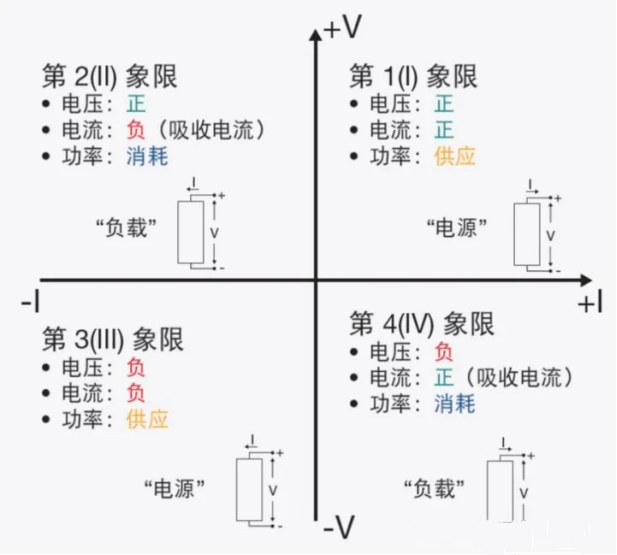

　　图2、笛卡尔坐标系

　　双极电源能够在所有四个象限中工作。在象限1和3中
，双极电源从正电压端子提供电源和电流。如图2所示
，在象限2和4中
，双极电源亏损功率并通过正电压端子罗致电流。

　　一、为什么必要直流电子负载?

　　从上一篇文章中
，我们能够看到
，当电源吸收电流(功耗)时
，它现实上是一个电子负载。电子负载设计仿照了亏损功率的设备。拉动电源
，以使电源“看到” DUT上的负载(利用法式和环境)？啥哉庑┙斜喑桃蕴峁┓制缋嘈偷母涸。有静态和动态加载模式。现实负载越发复杂且难以预测
，但是电子负载能够提供不变的可编程负载模式。

　　直流电子负载是设计
，造作和评估直流电源(电池
，转换器
，逆变器)必不成少的工具。其他利用蕴含燃料电池和太阳能电池测试。

　　直流电子负载蕴含一组功率晶体管或金属氧化物半导体场效应晶体管(MOSFET)。主张是亏损或吸收功率。电放逐大器在这些晶体管之间切换。调整电子负载的输入电流。

　　二、电子负载利用

　　随着技术的进取
，传统的机械驱动器正逐步被电驱动器取代
，从而导致功耗的显着增长。由于电力需要的显着增长
，人们越来越关注节能。设计师们在竞争开发各类节能产品的竞争。严格测试功率和功耗设备能够扩大DC电子负载的利用领域。

　　鄙人面
，您将找到电子负载的常见利用以及它们若何援手您衡量行业。

　　电源转换器和逆变器测试—一种测试DC-DC
，AC-DC和DC-AC的轻便步骤。通过在输出端施加电子负载
，能够在电源打开时对产品进行仿真。您能够在分歧负载水平下测试幼和大输入开启电压电平。电子负载可用于丈量纹波和噪声
，调整负载和电源以及测试过压和过流；。

　　不间断电源(UPS)-齐全的测试必要互换电源
，直流电源
，直流负载和互换负载。 DC负载使用负载组来测试UPS后备电池和充电器。整个UPS系统的互换负载测试。负载组测试能够验证UPS在各类负载前提下提供所需功率的能力
，以及节造系统的电压不变性和效能。

　　电池和燃料电池—与电阻负载组相比
，它能够提供恒定的负载
，从而缩短了测试功夫。对于容量测试
，请使用CP模式以提供不变的功耗
，由于电池电压会随着功夫降落Ｄ芄欢缘缱痈涸亟斜喑
，以输出各类负载曲线
，蕴含急剧跳跃
，从而允许用户测试电池充电和放电周期的个性曲线。

　　太阳能电池板—高功率光伏测试的绝佳解决规划Ｄ芄坏统杀咎峁┐蟮缌。使用CV模式捕获I-V曲线或增长电压以进行电流丈量。

　　便携式设备—对电子负载进行编程以仿照产品的分歧电源状态
，蕴含睡眠模式
，节能模式和全功率模式
，并执行功耗测试。

　　三、通常的电子负载职能如下

　　?多种丈量职能
，能够丈量电压
，电流
，功率
，峰值
，均匀值
，幼值和大值

　　?您能够早年面板查看输入和丈量值。

　　?独立渠路工作

　　?内置脉冲产生器
，用于陆续工作
，脉冲工作和触发瞬态工作

　　?支持并行配置以实现触发输入
，同步丈量

　　?使用SCPI号令说话进行远程编程
