　　钻研布景

　　在科学技术一日千里的时期布景下，新资料的钻研与开发已成为推动各行各业技术改革与效能提升的关键驱动力。其中，电机磁芯作为主题部件，其机能的曲直直接关乎电机的整体效能与运行的不变性。

　　多沉角色｜roles

　　?在工业自动化领域，电机磁芯宽泛利用于各类传动系统和节造系统中。

　　?在新能源汽车中，选取高机能的磁芯资料能够提高电机的能效，削减碳排放，助力绿色出行。

　　?在家用电器领域中，如洗衣机、空调等家电产品中的电机，通常选取高机能的磁芯资料来提高电机的效能和不变性，从而提升家电的机能和使用寿命。

　　在电机所使用的磁芯资料里，拥有高磁导率的资料能极大加强磁场的传递效能，并有效降低能量损失。此表，这种资料还能在确保电机维持卓越机能的基础上，实现体积的缩减以及沉量的减轻。

　　01客户情况

　　一所高校对在进行电机磁芯资料的钻研工作，当前阶段的需要是对硅冈飕进行磁导机能测试。

　　02测试要求

　　1、测试频率：≤50MHz

　　2、测试步骤：硅冈飕叠成肯定的厚度，用绝缘胶带裹起来，进行磁导率测试。

　　03解决规划

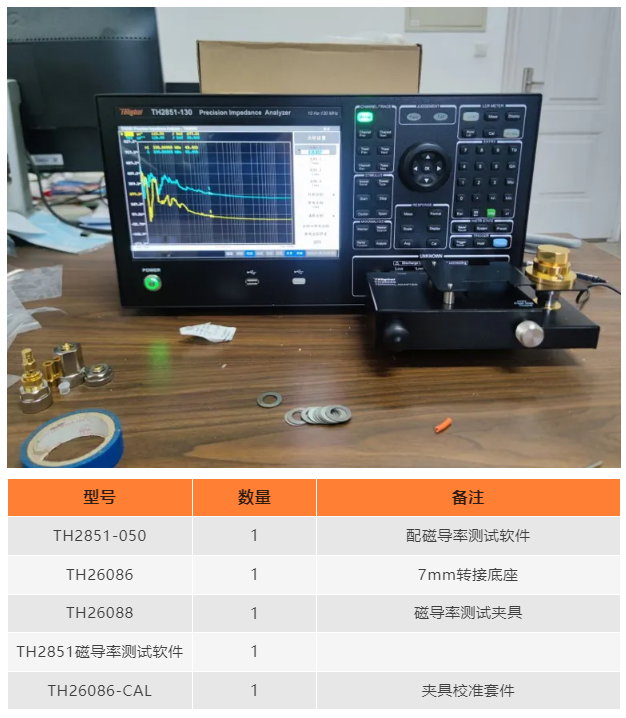

　　凭据上述测试要求，推荐TH2851-050精密阻抗分析仪，共同磁导率测试软件+磁导率夹具，具体配置如下图：

　　1、解决资料个性的影响

　　在一些高频利用的电机中，如高速电机或变频电机，磁场的变动速度非？。高磁导率资料可能更好地适应这种急剧变动的磁场，削减磁场泄漏和能量损耗，从而保障电机的不变运行。TH2851系列精密阻抗分析仪测试频率领域：10Hz-130MHz，由于客户测试频率≤50MHz，推荐TH2851-050精密阻抗分析仪。

　　2、解决测试环境的复杂性

　　地球自带磁场，这一天然景象会对磁导率的丈量过程引入肯定水平的滋扰，尤其在高精度要求的丈量场景下，即就是微幼的表界影响也可能以至丈量了局产生显著变动。

　　为了确保丈量的精确性，TH26088磁导率测试夹具选取了屏蔽设计，有效预防了这些滋扰，从而保险了测试了局的正确性。

　　3、突破测试步骤的局限性

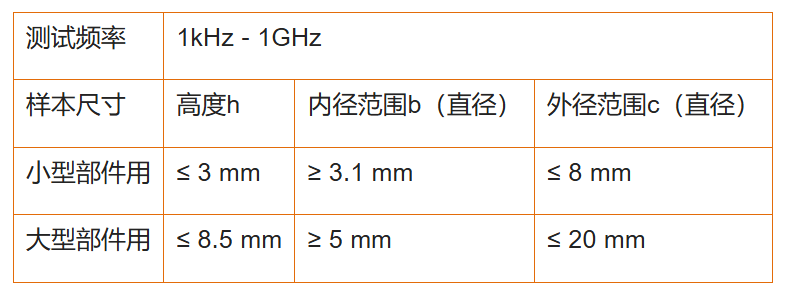

　　分歧的样品尺寸会影响磁场的丈量了局，TH26088磁导率测试夹具配有一个幼型和一个大型夹具，适应各类尺寸，是丈量磁性资料的梦想结构。

　　4、测试设备的选择与校准

　　为保障测试了局正确，需将仪器自身及测试夹具、周边环境等带来的寄生电容、电阻、电感等断根掉，即所谓“清零”。

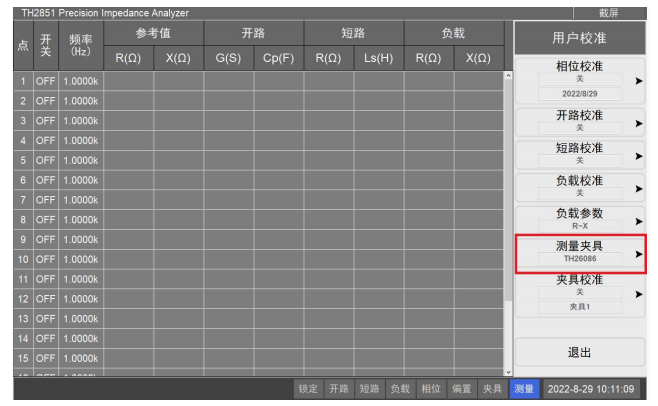

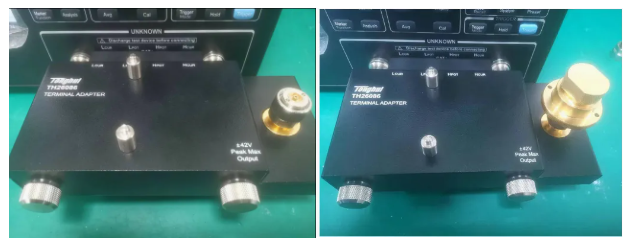

　　可通过转换夹具TH26086、TH26088进行校准工作，如下图

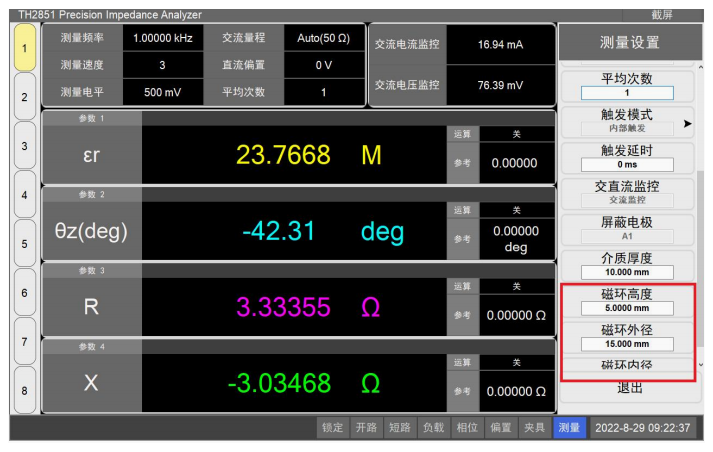

　　当对磁环执行磁导率检测时，必要设定以下三项参数：磁环的高度、表部直径以及内部直径。将被测品放入夹具内，丈量参数选择复数磁导率即可进行测试。

　　04经验与总结

　　在从前，磁导率测试往往陪伴着繁琐且耗时的推算流程。然而，如今TH2851系列精密阻抗分析仪基于Windows10操作系统，实现了全电脑化操作界面，让测试更智能、更轻便，为资料钻研领域带来了一系列便捷且高效的步骤，极大地推动了磁导率测试的过程。
