• 功率範圍 : 1800W, 3600W, 4500W
• 電壓範圍 : 50V ~ 350Vrms
• 電流範圍 : 高達45Arms
• 峰值電流 : 高達135A
• 並聯/三相节造
• 頻率範圍 : 45 to 440Hz, DC
• 峰值成分範圍 : 1.414 ~ 5.0
• 功率成分範圍 : 0 ~ 1 超前或落後(整流模式)
• 直流負載 : 定電流、定電阻、定電壓、定功率
• 互换負載 : 通常負載模式與整流性負載模式
• 類比電壓、電流監控
• 時間量測 : 可應用於電池、UPS、保險絲和斷路器等測試
• 量測 : V, I, PF, CF, P, Q, S, F, R, Ip-/+ and THDv
• 短路模擬
• 保護职能 : 過功率、過電流與過溫度保護、過電壓告警
• GPIB 及 RS-232 节造介面

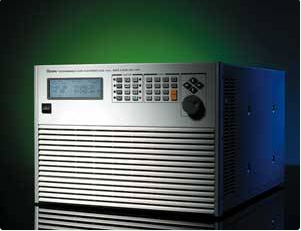

致茂最新的 63800 系列交/直流電子負載
，重要是給不斷電系統(UPS)、離線型變流器(Off-Grid Inverters)、車用型變流器、互换電源以及其他的電力元件如開關、斷路器、保險絲和連接器等產品測試使用。

63800系列可模擬於顶峰值成分下的負載情況
，甚至當電壓波形失真時
，能即時補償功率成分。此个性使得模擬負載的能力越发真實
，亦能预防電壓過應力發生
，因而可獲得更靠得住及更公正的測試結果。

63800系列運用DSP的技術開發了獨一無二的RLC操作模式
，用來模擬非線性整流負載。另表還可藉由偵測待測物的阻抗來提升穩定度
，並能動態調整頻寬
，以確保系統穩定度。

63800系列拥有獨特的時間量測职能
，讓使用者可量測一些關鍵性的時間參數
，如電池放電時間、保險絲熔斷時間、斷路器跳脫時間以及 UPS轉換時間等測試。

在量測方面
，63800系列可提供使用者廣泛的監控待測物的輸出效力。此表
，電壓、電流可透過內建迪霅比輸出信號
，經BNC纜線傳送至示波器進行監測。而GPIB與RS232介面更提供系統整合所需的遠端节造及監控职能。

63800系列拥有風扇速度节造的职能
，隨拉載功率來調整風速
，讓使用時能盡量维持低噪音。另表還拥有自我診斷职能
，確保例行的開機時維持正常的狀態。保護告警职能則蕴含過功率、過電流、過電壓及過溫度等保護。

齐全的互换及直流負載模擬
63800系列交/直流電子負載

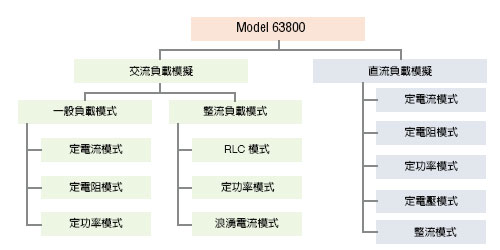

，重要是提供互换及直流負載模擬使用。下列樹狀圖為可提供的各種負載模式。

互换負載模擬

63800系列交/直流電子負載提供兩種獨特的操作模式給互换負載模擬測試使用 : (1)通常負載模式及 (2)整流負載模式。分述如下：

通常負載模式
通常負載模式的操作模式有定電流、定電阻及定功率模式。在定電流及定功率操作模式中
，使用者可編程功率成分(PF)或峰值成分(CF)或兩者。在定電阻操作模式下
，PF值則恆為1。
PF值的範圍會因設定的CF值而有所限度(如圖1所示)。此表
，在63800系列的定義裡
，若設定的PF為正時
，則暗示電流超前電壓 ; 反之
，當PF設定為負時
，則暗示電流落後電壓。(見下圖)

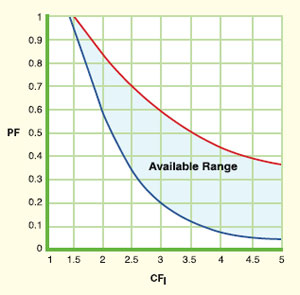

圖 1: CF vs. PF 节造範圍
CFI = I peak / I rms
PF = True power / Apparent power

整流負載模式
63800系列交/直流電子負載獨一無二的拉載能力
，可廣泛的應用於模擬非線性的整流性負載測試。有三種模式可供整流性負載模擬 - RLC、定功率(CP)及浪湧電流(Inrush Current)模式。

圖2為橋式整流的典型線路。在RLC模式下
，使用者可透過設定RLC值
，100%模擬實際待測物的行為。圖3 & 4分別是透過實際被動負載(電阻、電赣注電容)與使用RLC負載模式量測。圖5則為定電流模式下所得到的波形。

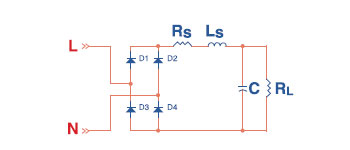

圖 2: 典型橋式整流線路

為了模擬浪湧電流(如圖6所示)
，63800系列擁有浪湧電流模式
，讓使用者可設定分歧的浪湧電流的肇始角度
，如此使用者可節省下許多在量測浪湧電流時所需花費的時間。


圖 3: 實際 RLC 線路                 圖 4: 模擬 RLC 模式


  圖 5: 定電流模式                    圖 6: 浪湧電流模式

直流負載模擬
63800 直流負載模擬蕴含四種負載模式 : 定電流、定電阻、定電壓及定功率模式
，如下所述。
定電流、定電阻及定功率模式可使用於電源供應器測試。就電池充電器而言
，定電壓模式可用來幫助檢查其電流調整。
63800系列的直流整流性負載模式可用來測試UPS的第一級A/D。此獨特的直流整流性負載模式
，讓63800成為UPS、燃料電池、PV模組/陣列及電池測試的梦想負載。

多樣的量測职能
63800系列交/直流電子負載具內建16位元精準量測電路以量測穩態及暫態響應
，量測項目共有 : 電壓均方根值(Vrms)、電流均方根值(Arms)、實功率(P)、視在功率(S)、虛功率(Q)、峰值成分(CF)、功率成分(PF)、電壓總諧波失真率(THDv) 及正負峰值電流(±Ipeak)。
除這些量測值表
，還有兩個類比輸出
，電壓及電流
，方便使用者透過示波器提供監控電壓及電流波形。

時間量測

時間量測對許多產品來說是相當沉要的
，產品如UPS、斷路器及保險絲等。63800系列交/直流負載也提供了獨特的時間量測职能以測量保險絲及斷路器的跳脫時間或Off-line UPS的轉換時間(Transfer time)。

圖 7 : Off-Line UPS 轉換時間

自動頻寬調整 (ABA)
當待測物有較大的輸出阻抗時
，如發電機
，若無自動頻寬調整职能時
，電流波形會較不穩定
，如圖8所示。大部门的情況下
，負載電流會產生震盪並影響測試結果的準確性。

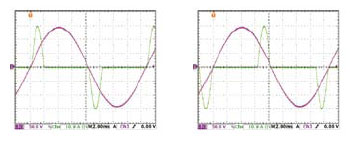

圖 8 : 固定頻寬                      圖 9 : 自動頻寬調整
Note 1: A test current will be programmed prior the actual loading defined by user for impedance detection.

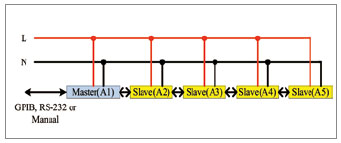

並聯/三相节造
63800系列提供多台並聯、三相與並聯三相的职能
，讓使用者能夠進行更大功率或三订互换電源的測試應用。其中
，63800系列的各個分歧型號的負載也可相互做並聯或三相的搭配
，這樣能够更靈活、更彈性的使用63800系列互换電子負載
，以節省成本。
