　　汽车供电系统因电气使用环境较复杂， 如马达、电磁阀等各类元件启动、关关等原因导致供电电压常出现大幅度颠簸等异常景象。为提高汽车电气、电子设备靠得住性， 汽车电子产品出产厂家及整车厂常使用传统可编程直流电源进行电气靠得住性测试， 由于测试尺度的多样性、编程职能的复杂性以及传统电源速度较慢等原由于这项工作增添了难度和用度。

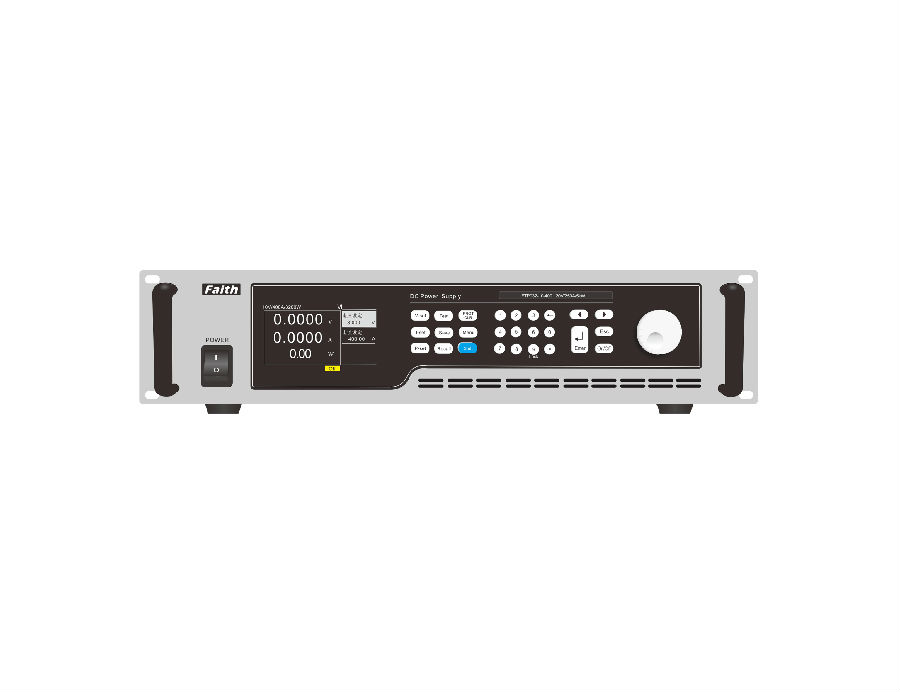

　　费思的FTP032-C系列以及FTH-C系列电源的汽车电子波形测试职能就能够解决这些问题。

　　FTP032-C系列电源可实现ISO16750-2（路路车辆电气电子设备的环境前提和试验第2部门：电气负荷）以及公共VW80000电气、电子设备测试波形职能。

　　FTH-C系列电源更是合用于新能源汽车电气、电子设备测试，其测试波形满足公共VW80300测试要求。

特点

1.     电压等级：40V，80V，600V，1000V；

2.     功率等级：3.2kW~90kW（可定造更大功率）；

3.     高精确度：16位高速ADC/DAC，精密丈量与节造；

4.     通路功率领域：低线性调整率，低负载调整率，低纹波，低噪声；

5.     斜率节造：可急剧精准节造电压（或电流斜率）上升和降落；

6.     急剧响应：2mS典型值的瞬态响应；

7.     ；ぶ澳埽汗埂⒐鳌⒐β省⒐碌热轿恢悄鼙；；

8.     表部节造：ON/OFF节造、仿照编程、监控等隔离接口（选配）；

9.     支持尺度：ISO16750-2，VW80000，VW80300；

10.  上位机职能：波形显示、尺度测试波形导入，电源节造，采样数据保留、回读等，采样速度高100点/秒；

11.  提供LAN、RS232远程通讯接口；

12.  智能电扇节造，降噪，提高使用寿命；

13.  TFT彩色液晶显示屏，支持简体中文与英文显示。

波形实现

FTP032-40-120C、FTP032-80-60C可实现：

ISO16750-2尺度波形：供电电压缓升缓降，启动个性，供电电压瞬间降落，电压骤降复位机能。

VW80000尺度波形：E-02，E-03，E-04，E-05，E-07，E- 08，E-09，E-11，E-12。

FTH-C 600V，1000V机型可实现：

VW80300尺度波形：HVPT-1，EHV-01，EHV-02，EHV- 03，EHV-05，EHV-06。

部门波形实现图如下：

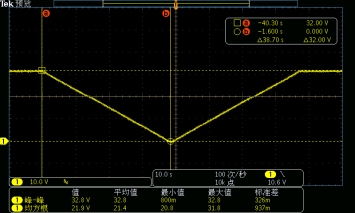

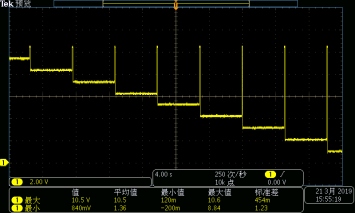

ISO16750电压骤降复位个性                                                ISO16750供电电压缓升缓和降

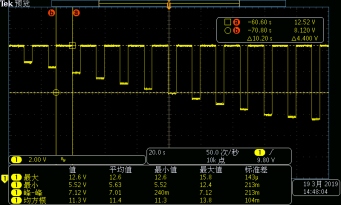

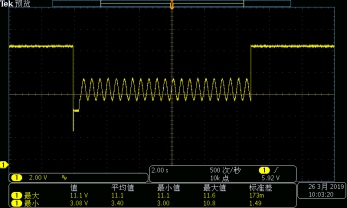

VW80000 E-11冷态启动脉冲（加强型）                      VW80000E-09复位个性脉冲

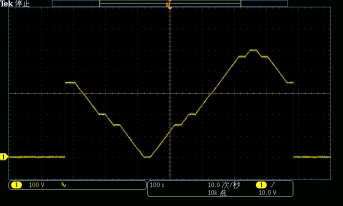

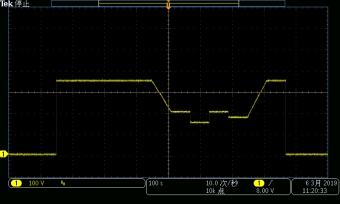

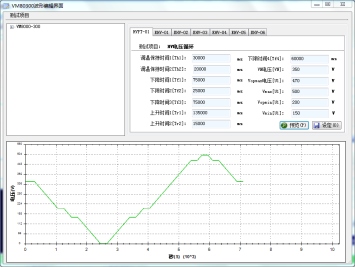

VW80300 HVPT-1高压循环                                     VW80300 EHV-03欠电压操作

上位机软件界面

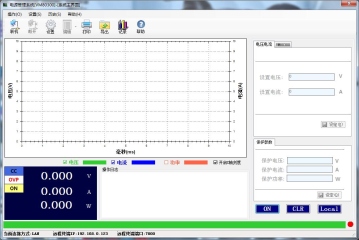

主界面                                                                   尺度波形操作界面
