　　部门放电检测仪ST4200、高压继电器盒SW2001助力高效、靠得住的电机出产

　　2025年2月20日

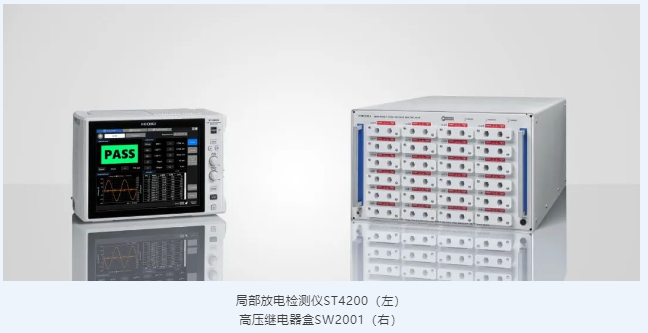

，HIOKI日置正式发售部门放电检测仪ST4200和高压继电器盒SW2001
，旨在提高电机测试的精杜纂效能。

　　随着电动汽车(EV)和工业利用的迅速发展
，市场对靠得住的变频器驱动电机需要不休增长
，这两款产品应运而生。

　　ST4200可精准高效地鉴别部门放电(PD)景象。它占有互换部门放电测试和脉冲部门放电测试双模式职能
，可能在出产阶段检测出潜在的绝缘不良
，并降低出货后的故障风险。它还建设了高频电流互感器(CT)
，在滋扰严沉的出产环境中
，也能确保正确地检测部门放电。与SW2001的集成简化了系统布线
，降低线缆复杂度
，提高丈量精度
，使测试流程越发流畅。

　　SW2001凭借其矫捷、可扩大的架构
，且提供多种通路选择
，可能同时对多台电机进行测试
，显著提高工作效能。其高度靠得住的多路复用设计削减了故障；Ψ
，使其成为大批量电机造作的梦想解决规划。

　　研颁布景

　　1、全球向碳中和的转变全球向碳中和的转变加快了电动汽车（EV）和节能型工业系统的遍及。2024年
，纯电动汽车和插电式混合动力汽车的全球销量同比飙升25.6%
，仅12月就达到190万辆*1。

　　2、高效电机需要的不休增长在欧洲等地域
，有关律例已强造要求使用能效等级为IE4*2及以上的高效电机。国际电工委员会（IEC）将电机能效等级划分为IE1至IE4
，其中IE4等级的电机能效高
，与较低等级的电机相比
，能耗更低
，运营成本也更低。这类电机通常由变频器驱动系统节造
，由于这使它们接受更高的浪涌电压
，因而增长了绝缘故障的风险。

　　3、先进功率半导体技术的崛起碳化硅（SiC）和氮化镓（GaN）功率半导体可能实现高速、高压开关
，但会使电机接受比其额定工作电压高2到3倍的浪涌电压
，这可能导致潜在缺点演变为严沉故障。据预测
，SiC和GaN市场规模将从2024年的14.1亿美元增长到2034年的110.8亿美元
，年均匀增长率（CAGR）为22.9%*3。

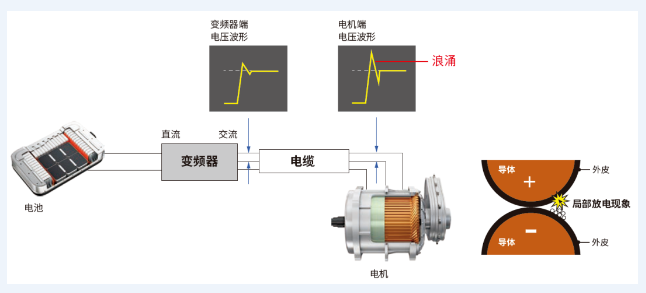

变频器驱动电机系统中浪涌电压与部门放电景象示意图
，沉点展示绝缘应力及潜在故障风险

　　4、部门放电（PD）测试的沉要性PD测试对于在电机产生故障前检测出潜在的绝缘不良至关沉要。只管传统的50/60 Hz互换高压测试一向是行业尺度
，但PD测试通过仿照真实工况能更有效地鉴别绝缘幽微点。

　　5、滋扰严沉环境下的挑战只管PD测试拥有诸多优势
，但在滋扰严沉的环境（如出产线）下仍面对着巨大挑战
，传统的电磁波检测步骤在这种环境下难以保障测试了局的可沉复性。此表
，现代的出产线必要在凹凸压丈量之间频仍切换
，大大增长了系统集成与节造的复杂度。

　　产品特点

　　1、双模式部门放电检测ST4200具备两种部门放电检测模式：互换部门放电（AC PD）测试和脉冲部门放电（Surge PD）测试*4
，可有效鉴别潜在绝缘不良
，将诸如火警等严沉故障的产生几率降至低。其中互换部门放电（AC PD）测试
，是评估相间绝缘以及各相和铁芯间绝缘的首选步骤
，但在中性点关合的相间结构中存在局限性
，在这种情况下
，就必要选取脉冲部门放电（Surge PD）测试。

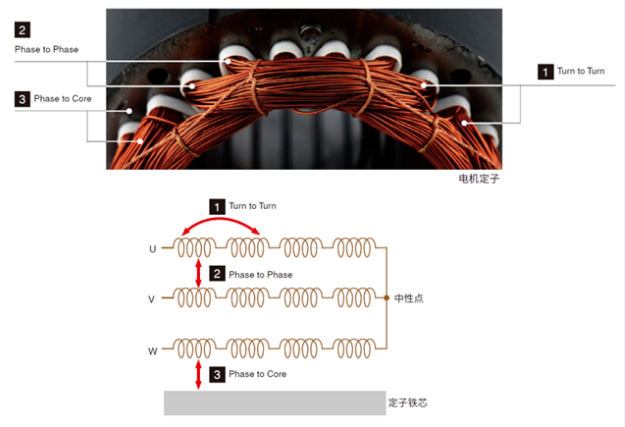

该图表展示了电机定子中三种重要的部门放电测试类型：

匝间（turn-to-turn）、相间（phase-to-phase）与各相和铁芯间（phase-to-core）着沉凸起了评估绝缘齐全性的关键蹊径

　　2、高频CT抗滋扰部门放电检测ST4200选取高频电流互感器（CT）技术
，可在出产线环境中有效抑造滋扰
，解决传统电磁波检测法因装置前提差距导致的丈量了局颠簸问题
，同时支持对制品电机进行靠得住的脉冲PD测试。

　　3、与高压继电器盒SW2001高效集成应对复杂测试环境中的噪声问题
，ST4200可与SW2001组成多路复用架构
，通过整合多路输入信号
，削减线缆布线与衔接节点
，显著降低电磁滋扰（EMI）、接地回路和电容耦合等潜在的滋扰源影响
，确保丈量了局正确靠得住。

　　4、可凭据测试要求选择分歧通路数（4/8/16/24通路）SW2001系列提供可定造的解决规划
，有4/8/16/24通路的型号可供选择
，以满足分歧的丈量需要。通过衔接多种仪器可进行六项分歧测试——电阻测试、电感测试、浪涌测试、耐压测试（Hipot）、绝缘电阻测试以及部门放电测试（互换PD与脉冲PD）。SW2001-24型号可同时测试多达三台三相电机
，每台电机内置两个热敏电阻温度传感器
，无需频仍沉新衔接
，极度适归并行电机测试出产线。

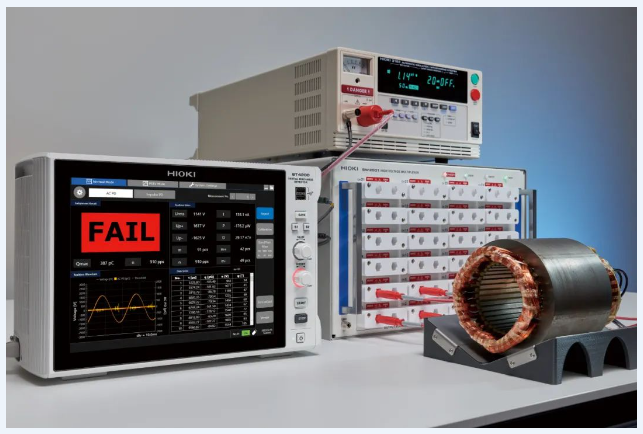

高压继电器盒SW2001实现高效电机测试

可提供多达24个通路
，实现无缝的多项测试集成
，支持三台三相电机的同时测试

　　5、高不变性多路复用设计
，耽搁使用寿命SW2001选取耐高压继电器
，可安全切换高达8kV的高压信号
，且泄漏电流极幼。其强化绝缘的设计
，优化了继电器间距并选取优质绝缘线材
，确保丈量精度。此表
，多路复用架构可能抑造电机绕组储能开释的风险
，有效；さ脱共馐陨璞该馐馨芑。

　　重要用处

　　电动汽车及工业电机出产中的部门放电测试

　　ST4200和SW2001为电动汽车（EV）及工业利用中电机的绝缘不良检测提供全面解决规划
，确保出产过程中的高靠得住性与安全性。

       电机测试系统构建（静态电气测试）

　　该系统可实现静态电气测试（电阻、耐压、绝缘电阻及部门短路等）的无缝集成
，可显著优化电机测试流程并提升出产效能。
