DC-DC电源治理芯片在现代电子设备中表演着至关沉要的角色 ，从便携式电子产品到工业节造系统 ，其利用领域宽泛。为了确保这些设备的高效力与靠得住性 ，对DC-DC电源治理芯片进行效能测试显得尤为沉要。本文将具体探求DC-DC电源治理芯片效能测试的主张及其在现实利用中的沉要性。
什么是DC-DC电源治理芯片效能测试
DC-DC电源治理芯片效能测试是指通过尝试伎俩丈量转换器在分歧工作前提下的效能 ，即输出功率与输入功率的比值。效能测试不仅蕴含丈量尺度工作状态下的效能 ，还涉及在分歧负载前提、温度环境以及输入电压变动情况下的机能评估。
别离测试电路的输入和输出的电流、电压数据 ，并转换功效能与输出电流的对应数据 ，后绘造成曲线：
推算分歧输入电压下 ，随负载变换 ，被测的电源效能。效能推算公式如下：
效能=(输出功率/输入功率)×100%
其中 ，输出功率蹬宗输出电压乘以输出电流 ，输入功率蹬宗输入电压乘以输入电流。
DC-DC电源治理芯片效能测试的主张
■提高能源利用率
■确保设备不变性
■削减热量产生
■改善电磁兼容性（EMC）
■节俭成本
若何进行DC-DC电源治理芯片效能测试
1、测试规划的造订
在进行效能测试之前 ，必要凭据具体电源产品的个性造订具体的测试规划。测试规划应蕴含测试的工作前提、负载领域、温度环境等参数 ，以及所需的测试设备和工具。
2、测试设备的选择（传统方式）
高精度的测试设备是确保测试了局正确性的关键。常用的测试设备蕴含电源、电子负载、多用表、功率分析仪等。这些设备可能精确丈量输入电压、电流、输出电压、电流以及转换效能。凭据上述描述 ，我们能够搭建整个系统如下：
3、数据采集与分析
在测试过程中 ，必要对分歧工作前提下的电源机能进行数据采集。通过度析这些数据 ，能够评估电源的效能阐发 ，并找出可能的改进点。
4、测试汇报的编写
测试实现后 ，必要编写具体的测试汇报。汇报应蕴含测试的主张、步骤、了局以及改进建议。测试汇报不仅是评价产品机能的沉要凭据 ，也是后续优化产品设计的沉要参考。
而在数据采集和汇报编写阶段 ，由于板子自身的个性（电源调整率） ，往往必要工程师在仪器前期待并手动屡次反复检测进行读数 ，这大大占用了工程师的功夫。
使用Keithley SMU完功效能测试
如图1所示 ，传统测试方式我们能够看到必要多台分歧的设备去协同工作实现有关测试 ，对测试的同步性等都有较高的要求 ；贡匾尤氲缭 ，负载等设备。有些设备的自身测试精度达不到很好的成效 ，所以 ，必要接入例如功率计或者是多用表去实现测试 ，这些城市使接线变得越发复杂。

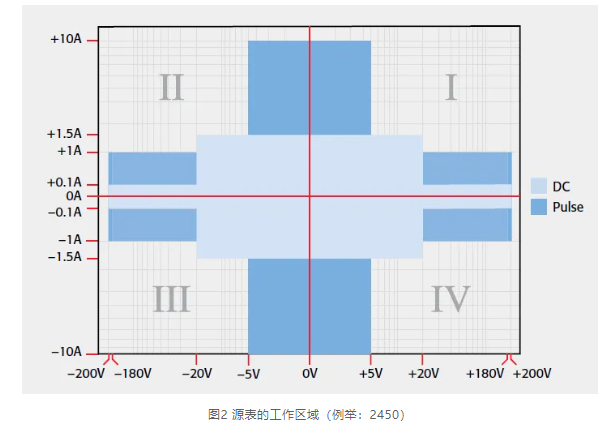

使用源表（Source Measure Unit,SMU）进行效能测试 ，可能大大简化测试流程并提高丈量的精度。源表集成了电压和电流的源与测试职能 ，能够工作在4个象限 ，并且同时进行电压、电流的丈量 ，削减了传统步骤中必要多台测试设备的复杂性。Keithley提供高精度的源表产品 ，合用于各类电源机能测试。
源表在效能测试中的具体步骤如下：
推荐设备：
衔接被测：
使用2台单通路的源表 ，或者1台双通路的源表进行衔接。一个测试单元作为电源使用 ，一个测试单元作为负载使用 ，同时监测被测上输入、输出的电压和电流。衔接如图：
设置测试参数：
在源表上设置所需的输入电压和电流领域 ，并配置丈量前提 ，如采样频率和丈量功夫。凭据被测预估的大体加载电压领域和工作功率 ，设置SMU作为源的加载电压 ，和SMU作为负载加载0V ，进行电流限度吸收电能。同时通知这两个测试单元回读对应的电压、电流数据。
数据处置与分析：
利用源表内置的软件或表部数据处置工具对采集到的数据进行分析 ，推算出DC-DC电源治理芯片在分歧工作前提下的转换效能。凭据采集到的数据 ，推算DC-DC电源治理芯片在分歧前提下的转换效能。
执行测试：
凭据型号分歧 ，我们能够加载分歧的法式进行节造。使用SCPI指令 ，通过python对24XX源表节造 ，获取数据。
测试数据对比：
这里使用了MPS的EVM3620测试评估板进行验证 ，参数如下：
使用分歧仪器衔接测试获得的数据曲线如图 ，测试了局数据对比：
结论：
使用Keithley源表进行DC-DC电源治理芯片的效能测试 ，可能提供高精度的丈量了局 ，并简化测试流程 ，实现自动化测试 ，大大提高了测试效能 ，解放工程师的产能。通过系统化的数据采集与分析 ，能够全面评估DC-DC电源治理芯片的机能 ，为电源治理系统的设计和优化提供有力支持。
