| RSE30 | RSE60 | RSE30H | RSE60H | |
| 红表分辨率 | 384*288 | 640*480 | 384*288 | 640*480 |
| 探测器类型 | 焦平面阵列FPA ，非造冷微热量 | |||
| 热活络度（NETD） | ＜50mk | < 30mk | ＜50mk | ＜30mk |
| 像元间距 | 17μm | |||
| 响应波段 | 7.5μm-14μm | |||
| 视场角(FOV) | 25°x18.7° | 25°x18.7° | 25°x18.7° | 25°x18.7° |
| 空间分辨率(IFOV) | 1.13mrad | 0.68mrad | 1.13mrad | 0.67mrad |
| 最幼成像距离 | 0.3m | 0.3m | 0.5m | 0.5m |
| 镜头焦距 | 15mm | 25mm | 15mm | 25.3mm |
| 对焦方式 | 自动 | 自动 | 自动 | 自动 |
| 测温领域 | -20℃-650℃ | -20℃-650℃ | -20℃-2000℃ | -20℃-2000℃ |
| 测温量程 |
-20℃-150℃ 0℃-650℃ |
-20℃-150℃ 0℃-650℃ |
-20℃-150℃ 0℃-650℃ 300℃-2000℃ |
-20℃-150℃ 0℃-650℃ 300℃-2000℃ |
| 测温精度 | 15℃~35℃下 ，±2℃或读数的±2% ，取大值 | |||
| 全局测温建改 | 发射率(0.01-1.00)、反射温度（布景温度）、透射率、大气温度、相对湿度、指标距离 | |||
| 区域测温建改 | 区域发射率(0.01-1.00) | |||
| 分析软件 | SmartView IR | |||
| 调色板 | 铁红、是非、彩虹等10种调色板 ，可回转调色板 | |||
| 图像处置 | 非均匀性校对 ，智能增益节造 | |||
| 图像镜像 | 左右 ，高低 ，中心 | |||
| 视频流压缩尺度 | H.264 | |||
| 视频流 |
主码流 像素：384*288 频率：30Hz 带宽：1.8Mb 子码流 像素：384*288 频率：30Hz 带宽：100Kb |
主码流 像素：640*480 频率：30Hz 带宽：2.5Mb 子码流 像素：320*240 频率：30Hz 带宽：100Kb |
主码流 像素：384*288 频率：30Hz 带宽：1.8Mb 子码流 像素：384*288 频率：30Hz 带宽：100Kb |
主码流 像素：640*480 频率：30Hz 带宽：2.5Mb 子码流 像素：320*240 频率：30Hz 带宽：100Kb |
| 全辐射流 | 支持30Hz的全辐射流 | 支持25Hz的全辐射流 | 支持30Hz的全辐射流 | 支持25Hz的全辐射流 |
| 云台节造 | 支持Pelco-D和谈 | |||
| 测温区域 | 支持5个测温点 ，10个测温线 ，10个测温区域 ，支持Modbus输出(该Modbus输出职能与云台节造职能互斥) | |||
| 以太网类型 | 10M/100M/1000M自适应 | |||
| 网络和谈 | IPv4 ，UDP ，TCP ，RTSP ，RTCP ，RTP | |||
| 并发接见 | 主码流、子码流10路 ，全辐射1路 | |||
| 接入尺度 | ONVIF | |||
| 电源接口 | 接线端子 ，带固定螺丝孔 | |||

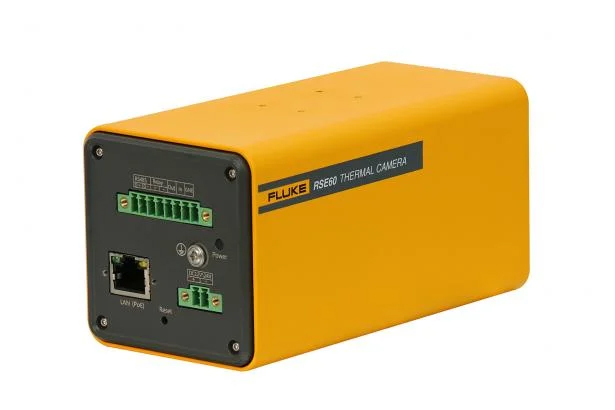

| 网络接口 | RJ45 ，带固定螺丝孔 ，带状态批示灯 | |||
| 报警输入/输出 |
1路继电器输出：负载能力：24V ，1.5A 1路光耦输出：输出能力：3.3-24V ，最大输出电流35mA 1路光耦输入：输入能力：3.3-24V ，输入电流5mA-15mA |
|||
| 串口 | 1路RS-485 | |||
| 供电方式 | 12V~24V DC ，PoE | |||
| 典型功耗 | 3W | 4W | 3W | 4W |
| 安全尺度 | IEC 61010-1: Pollution Degree 2 | |||
| 电磁兼容性 |
IEC 61326-1: Industrial Electromagnetic Environment; CISPR 11: Group 1, Class A |
|||
| 防护等级 | IEC 60529: IP40 | |||
| 抗冲击 | IEC 60068-2-27: 25g, 11ms | |||
| 抗振动 | IEC 60068-2-6: 2g | |||
| 切合CE指令 |
Directive 2011/65/EU and amendment (EU) 2015/863 Directive 2014/30/EU EMC |
|||
| 工作温度 | -10℃-50℃ | |||
| 存储温度 | -40℃-70℃ | |||
| 相对湿度 | ＜90% | |||
| 尺寸 |
142.25mm*71mm*70mm (尺度镜头 ，不含底座） |
157.25mm*80mm*79mm (尺度镜头 ，不含底座） |
164.6mm*80mm*79mm (尺度镜头 ，不含底座） |
|
| 沉量 | 706g(尺度镜头) | 718g(尺度镜头) | 713g(尺度镜头) | 993g(尺度镜头) |
| 表壳材质 | 表壳资料：铝合金 | |||
| 装置方式 |
三脚架装置：2个 1/4-UNC-20尺度三脚架装置孔 支持底部和顶部装置 |
|||
| 型号 | 可选镜头 | ||||||
|
尺度镜头 | 广角镜头 | 长焦镜头 | ||||
| RSE30 | 视场角(FOV) | 25°x18.7° | 50°x37.5° | 12°x8.9° | |||
| 空间分辨率(IFOV) | 1.13mrad | 2.07mrad | 0.57mrad | ||||
| 最幼成像距离 | 0.3m | 0.3m | 1m | ||||
| 镜头焦距 | 15mm | 8.2mm | 30mm | ||||
| RSE60 | 视场角(FOV) | 25°x18.7° | 50°x37.5° | 12°x8.9° | |||
| 空间分辨率(IFOV) | 0.68mrad | 1.31mrad | 0.34mrad | ||||
| 最幼成像距离 | 0.3m | 0.3m | 1m | ||||
| 镜头焦距 | 25mm | 13mm | 50mm | ||||
| RSE30H | 视场角(FOV) | 25°x18.7° | 50°x37.5° | 12°x8.9° | |||
| 空间分辨率(IFOV) | 1.13mrad | 2.32mrad | 0.53mrad | ||||
| 最幼成像距离 | 0.5m | 0.5m | 1.5m | ||||
| 镜头焦距 | 15mm | 7.34mm | 32.2mm | ||||
| RSE60H | 视场角(FOV) | 25°x18.7° | 50°x37.5° | 12°x8.9° | |||
| 空间分辨率(IFOV) | 0.67mrad | 1.39mrad | 0.32mrad | ||||
| 最幼成像距离 | 0.5m | 0.7m | 5m | ||||
| 镜头焦距 | 25.3mm | 12.2mm | 53.9mm | ||||
