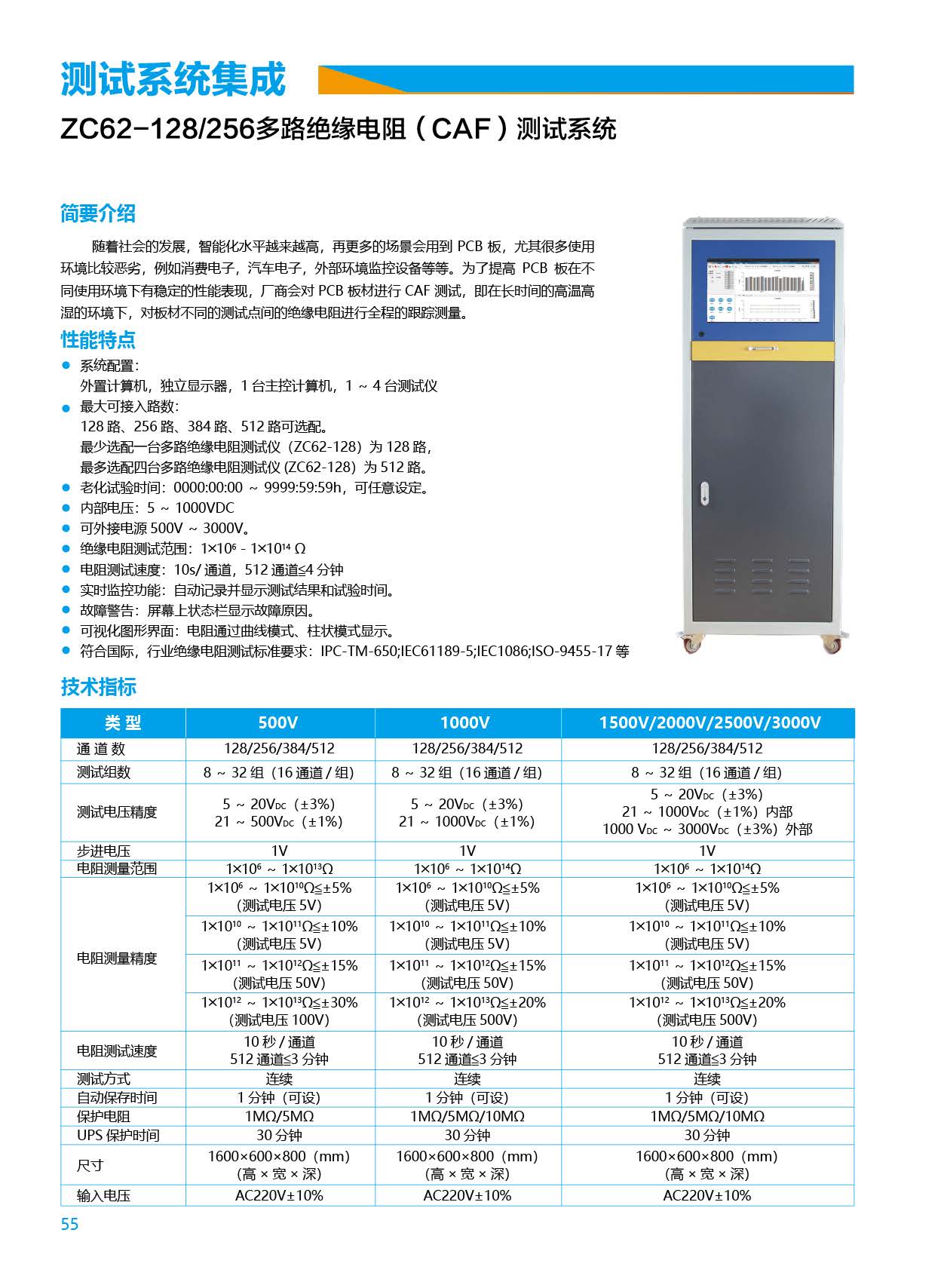

机能特点

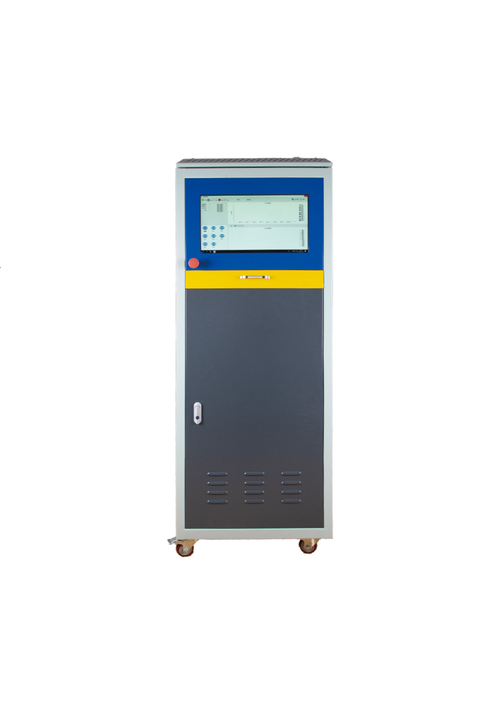

• 系统配置：表置推算机，独立显示器，1台主控推算机，1~ 4台测试仪
• 大可接入路数：128路、256路、384路、512路可选配少选配一台多路绝缘电阻测试仪(ZC62-128)为128路多选配四台多路绝缘电阻测试仪(ZC62-128)为512路
  。
• 老化试验功夫：0000:00:00~ 9999:59:59h，可肆意设定
  。
• 内部电压：5~1000VDC
• 可表接电源：500V~3000V
  。
• 绝缘电阻测试领域：1x106-1X1014 Ω
• 电阻测试速度：10s/通路，512 通路4 分钟
• 实时监控职能：自动纪录并显示测试了局和试验功夫
  。
• 故障忠告：屏幕上状态栏显示故障原因
  。
• 可视化图形界面：电阻通过曲线模式、柱状模式显示
  。

• 切合国际，行业绝缘电阻测试尺度要求：IPC-TM-650;IEC61189-5;IEC1086;SO-9455-17等


• 技术指标

• 类型	500V	1000V	1500V/2000V/2500V/3000V
  通路数	128/256/384/512	128/256/384/512	128/256/384/512
  测试组数	8~32组(16通路/组)	8~32组(16通路/组)	8~32组(16通路/组)
  测试电压精度	5~ 20Voc (±3%) 21~500Voc (±1%)	5~20Vc (±3%) 21~1000Voc (±1%)	5~ 20Voc (±3%) 21~1000Voc (±1%)内部 1000 Voc~3000Voc (±3%)表部
  步进电压	1V	1V	1V
  电阻丈量领域	1x106~1X1013Ω	1x106~1x1014Ω	1x106~1x1014Ω
  电阻丈量精度	1X106~1x1010Ω≤±5% (测试电压5V)	1X106~1x1010Ω≤±5% (测试电压5V)	1X106~1x1010Ω≤±5% (测试电压5V)
  	1X1010~1x1011Ω≤±10% (测试电压5V)	1X1010~1x1011Ω≤±10% (测试电压5V)	1X1010~1x1011Ω≤±10% (测试电压5V)
  	1X1011~1x1012Ω≤±15% (测试电压50V)	1X1011~1x1012Ω≤±15% (测试电压50V)	1X1011~1x1012Ω≤±15% (测试电压50V)
  	1X1012~1x1013Ω≤±30% (测试电压100V)	1X1012~1x1013Ω≤±20% (测试电压500V)	1X1012~1x1013Ω≤±20% (测试电压500V)
  电阻测试速度	10秒/通路 512 通路≤3 分钟	10秒/通路 512 通路≤3 分钟	10秒/通路 512 通路≤3 分钟
  测试方式	陆续	陆续	陆续
  自动保留功夫	1分钟（可设）	1分钟（可设）	1分钟（可设）
  ；さ缱	1MΩ/5MΩ	1MΩ/5MΩ/10MΩ	1MΩ/5MΩ/10MΩ
  UPS；すΨ	30分钟	30分钟	30分钟
  尺寸	1600x600x800(mm) (高 x 宽 x 深)	1600x600x800(mm) (高 x 宽 x 深)	1600x600x800(mm) (高 x 宽 x 深)
  输入电压	AC220V±10%	AC220V±10%	AC220V±10%
